MB-Frontpanel-Verbindungsstecker
& PowerCord
Diese Seite beschreibt die Belegung des Verbindungssteckers/-slots
und des zugehörigen Leitungsbaums. Ausserdem verlieren wir ein Paar Worte
über das PowerConnector und PowerCord.
MB-Frontpanel-Verbindungsstecker
 |
Der Verbindungsstecker wird auch Feature-Connector bezeichnet. Das entsprechende
Gegenstück wird als Erweiterungs-, Verbindungs- oder Featureslot bezeichnet. |
Die Aufgabe des Verbindungsslots ist in erster Linie möglichst
viele Steuerleitungen der Lüftersteuerung zusammenzufassen, damit diese
komfortabel mit Hilfe des Verbindungsteckers und seine Leitungen zum Frontpanel
weitergereicht werden können. Somit ist die Verbindungsslot-/-stecker-Kombination
das eigentliche Bindeglied zwischen dem Mamaboard und der Frontblende. Doch
der Verbindungsslot kann mehr. Er kann nach Bedarf, zusätzlich zum Stecker,
ein Erweiterungsmodul
aufnehmen, daher die Bezeichnung "Featureslot". Die Pins des Verbindungssteckers
werden dann einfach durch die Platine des Erweiterungssteckers durchgeschliffen.
Für den Verbindungsstecker benötigen wir:
| # |
Bauteil |
Reichelt Nr. |
Bemerkung |
Kosten |
| 1 |
Stiftleiste 2x13 Pin |
SL 2x13G 2,54 |
Der eigentliche Stecker |
0.17 € |
| 1 |
35 cm rote Schaltlitze |
LITZE RT (Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², +12 Volt Leitung |
0.59 € |
| 1 |
35 cm schwarze Schaltlitze |
LITZE SW (Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², Masse-Leitung |
0.59 € |
| 4 |
35 cm rote Schaltlitze |
LITZE RT (Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², ADJ-Leitungen |
-- |
| 4 |
35 cm rote Schaltlitze |
LITZE RT (Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², OVERRIDE-Leitungen |
-- |
| 4 |
35 cm gelbe Schaltlitze |
LITZE GE |
Querschnitt 0.16 mm², Poti-Leitungen |
0.59 € |
| 4 |
35 cm blaue Schaltlitze |
LITZE BL |
Querschnitt 0.16 mm², Poti-Leitungen |
0.59 € |
| 4 |
35 cm braune Schaltlitze |
LITZE GR |
Querschnitt 0.16 mm², Poti-Leitungen |
0.59 € |
| Gesamt: |
3.12 € |
| Stand: 1.1.2004 |
Logischerweise können die Litzen auch alle gleichfarbig
sein. Die Empfehlung dient der Optik, dem einheitlichen Aussehen und der damit
verbundenen Übersicht beim späteren Verlöten mit den Bauelementen

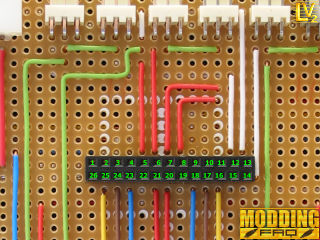

der Frontpanel. Zur Orientierung die Ausrichtung der entsprechenden Buchse auf
dem Mainboard.
Pin-Belegung des Verbindungsslots/Verbindungssteckers
| Pin |
Belegung |
Bemerkung |
| 1 |
+12
Volt |
-- |
| 2 |
Potentiometer 1 - Pin 3 |
LüfterChannel 1, entfällt in der digitalen Version |
| 3 |
Potentiometer 1 - Pin
2 |
LüfterChannel 1, entfällt in der digitalen Version |
| 4 |
Potentiometer 1 - Pin
1 |
LüfterChannel 1, entfällt in der digitalen Version |
| 5 |
Override - LüfterChannel
1 |
Überbrückt den Slot 1, aktive Lüfterterminals:
CH1 a/b |
| 6 |
Override - LüfterChannel
2 |
Überbrückt den Slot 2, aktive Lüfterterminals:
CH2 a/b |
| 7 |
Override - LüfterChannel
3 |
Überbrückt den Slot 3, aktive Lüfterterminals:
CH3 a/b |
| 8 |
Override - LüfterChannel
4 |
Überbrückt den Slot 4, aktive Lüfterterminals:
CH4 a |
| 9 |
Potentiometer 4 - Pin
1 |
LüfterChannel 4, entfällt in der digitalen Version |
| 10 |
Potentiometer 4 - Pin
2 |
LüfterChannel 4, entfällt in der digitalen Version |
| 11 |
Potentiometer 4 - Pin 3 |
LüfterChannel 4, entfällt in der digitalen Version |
| 12 |
Drehzahl-Überwachung-LüfterChannel
1 |
beim Stecker nicht belegt , Lüfterterminal FAN1 a |
| 13 |
Drehzahl-Überwachung-LüfterChannel
2 |
beim Stecker nicht belegt , Lüfterterminal FAN2 a |
| 14 |
Drehzahl-Überwachung-LüfterChannel
3 |
beim Stecker nicht belegt , Lüfterterminal FAN3 a |
| 15 |
Drehzahl-Überwachung-LüfterChannel
4 |
beim Stecker nicht belegt , Lüfterterminal FAN4 a |
| 16 |
Potentiometer 3- Pin
1 |
LüfterChannel 3, entfällt in der digitalen Version |
| 17 |
Potentiometer 3- Pin
2 |
LüfterChannel 3, entfällt in der digitalen Version |
| 18 |
Potentiometer 3- Pin 3 |
LüfterChannel 3, entfällt in der digitalen Version |
| 19 |
Adjust - LüfterChannel
4 |
Aktiviert Slot4-Module, aktive Lüfterterminals: CH4 a |
| 20 |
Adjust - LüfterChannel
3 |
Aktiviert Slot3-Module, aktive Lüfterterminals: CH3 a/b |
| 21 |
Adjust - LüfterChannel
2 |
Aktiviert Slot2-Module, aktive Lüfterterminals: CH2
a/b |
| 22 |
Adjust - LüfterChannel
1 |
Aktiviert Slot1-Module, aktive Lüfterterminals: CH1
a/b |
| 23 |
Potentiometer 2- Pin 3 |
LüfterChannel 2, entfällt in der digitalen Version |
| 24 |
Potentiometer 2- Pin
2 |
LüfterChannel 2, entfällt in der digitalen Version |
| 25 |
Potentiometer 2- Pin
1 |
LüfterChannel 2, entfällt in der digitalen Version |
| 26 |
Masse(GND) |
-- |

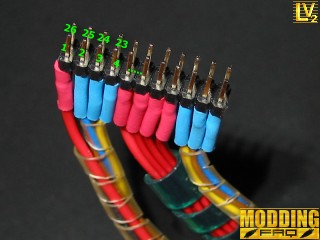

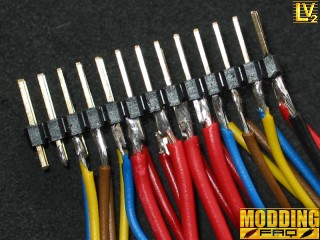

Dann einfach alle Litzen schön in Reihe hintereinander an
die Stiftleiste anlöten. Anschliessend die Lötstellen mit dem Schrumpschlauch
überziehen. Durch die Dichte der Leitungen und Zusatz an Schrumpfschaluch
ergibt sich automatisch eine praktische Griff-Fläche, an der man den Stecker
später gerne anpackt *g*, um es z.B in das Mainboad zu stecken oder es
wieder von dort zu entfernen. Die Pins 12 bis 15 am Verbindungstecker entfallen,
da diese explizit für die Funktionalität bestimmter Erweiterungsmodule (z.B
Stillstand-Warn-Modul)
reserviert sind.

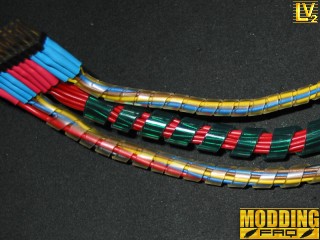

Die Leitungen lassen sich auch gruppenweise oder im Stück
bündeln. Wir haben diese in drei Gruppen gebündelt und die jeweiligen
Kabelbäume gleich mit selbsgemachten Spiralschlauch (durchsichtige Gartenschläuche
aufgeschnitten) ummantelt. So herrscht später Ordnung im Case und sieht
auch noch gut aus.
PowerConnector/PowerCord
Der PowerConnector und PowerCord entstanden erst im Implementierungsprozess
und wurden ursprünglich gar nicht eingeplant. Irgendwann haben wir aber
gemerkt, dass die Versorgungsleitungen des Verbindungssteckers der enormen
Belastung u.U. nicht standhält. Denn alleine die LEDs der Frontblende
ziehen mind. 1 A aus dem Netzteil. Bei ADJ-Einstellung kommen die Module und
die Lüfter dazu. Daher musste eine Zusatzversorgungsleitung her. Nebenbei
ziehen wir die +5 Volt gleich mit. Diese können wir auch für die LEDs
der Visualisiserungsmodule sehr gut gebrauchen. Dazu aber mehr bei der Montage
der Frontblende.
Wir benötigen:
| # |
Bauteil |
Reichelt Nr. |
Bemerkung |
Kosten |
| 1 |
5er Doppelreihe-Buchseleiste |
BL 2X10G 2,54 |
passend absägen und anschleifen |
0.15 € |
| 2 |
35 cm schwarze Schaltlitze |
LITZE SW
(Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², Masse-Leitung |
0.59 € |
| 4 |
35 cm rote Schaltlitze |
LITZE BL
(Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², +5 Volt Leitung |
0.59 € |
| 4 |
35 cm rote Schaltlitze |
LITZE RT
(Vorsicht: 0.14mm²) |
Querschnitt 0.25 mm², +12 Volt Leitung |
0.59 € |
| Gesamt: |
1.92 € |
| Stand: 10.10.2005 |

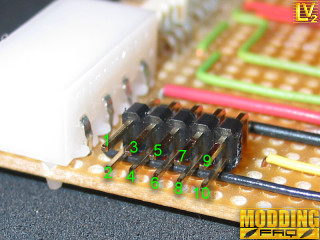

Also, die Belegung des Steckers ist simpel und
dürfte vielen bereits beim Löten des Mainboard aufgefallen sein.
| Pin |
Belegung |
Bemerkung |
| 1 |
Masse(GND) |
-- |
| 2 |
Masse(GND) |
-- |
| 3 |
+5 Volt |
für die Versorgung der LEDs der Frontpanel |
| 4 |
+5 Volt |
für die Versorgung der LEDs der Frontpanel |
| 5 |
+5 Volt |
für die Versorgung der LEDs der Frontpanel |
| 6 |
+5 Volt |
für die Versorgung der LEDs der Frontpanel |
| 7 |
+12 Volt |
|
| 8 |
+12 Volt |
|
| 9 |
+12 Volt |
|
| 10 |
+12 Volt |
|

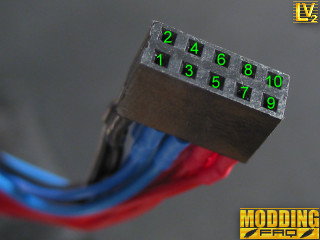

Entsprechend dazu wird das Gegenstück gelötet.
Auch hier fassen wir die einzelnen Leitungen mit dem Spiralschlauch zusammen
und ziehen diese zur Frontblende.
|
)
)
)
)
)
)
)
