2 - Lüftersteuerung Löten Das Löten des Moduls ist denkbar einfach. Da die Platine mit Bauteilen nicht gerade vollgepflastert ist behält man leicht den Überblick.

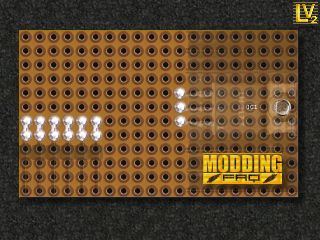

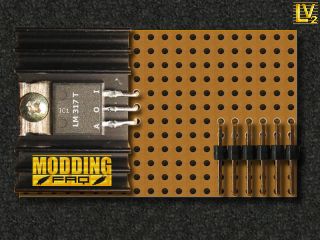

Noch bevor wir den Lötkolben anfassen, bohren wir ein Loch für die Kühlkörperfixierschraube. Bereits jetzt sollten die Pins des LM317 richtig gebogen sein, dass wir das IC zusammen mit dem Kühlkörper gleich an die Platine schrauben können. Ausführliches Vorgehen wird auf einer Extra-Seite beschrieben. Sobald das IC festsitzt löten wir seine Pins an die Platine. Die Stiftleiste wird in der Mitte (nach dem sechsten Stift) durchgeschnitten/zersägt. Wer´s schön mag, kann das abgeschnittene Ende noch etwas mit Feile oder Schleifpapier bearbeiten. Um sicher zu gehen, dass der Modulstecker richtig gerade sitzt (Gruß an alle Perfektionisten), löten wir zunächst nur die Eck-Pins an, justieren bei Bedarf und löten dann die restlichen Pins.

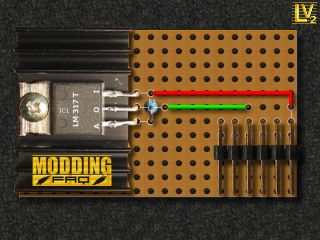

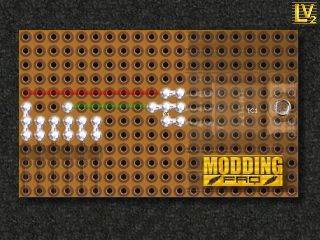

Als Nächstes verlegen wir alle notwendigen Drahtbrücken (sind halt nur 2) und löten den einzigen Widerstand gleich mit ein.

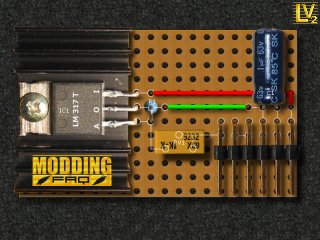

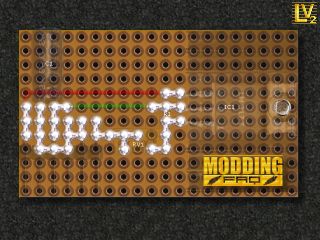

Kaum angefangen, kommen wir auch schon gleich zum Abschluss. Fehlen nur noch der Kondensator und der Trimmer. Wer das LM317-Tutorial bereits aufmerksam gelesen hat, wird auch hier erkennen, daß der C1-Kondensator eigentlich auch ausgelassen werden darf. Da die 0.04€ (Preis des Kondensators) die Geldbörse nicht sonderlich belasten, wurde dieser auch bei unserer Ausführung verwendet. Der Trimmer spielt zumindest bei diesem Modul nur eine traurige Nebenrolle, denn seine Funktion als Mindestdrehzehlbegrenzer bewirkt beim Poti (der Frontpanel) einen gewissen Freigang ab der halben Drehung. Auf den Punkt gebracht: schon beim halbaufgedrehten Poti gibt´s die maximal möglichen 10.75 Volt am Ausgang. Wir löten den Trimmer trotzdem auf das Modul, allein weil es protziger aussieht (*g*). Wer`s nicht braucht, verbindet den Adjust-Pin des LM317 mit dem Pin 6 des Modulsteckers durch eine Draht-/Lötbrücke bzw. durch einen Festwiderstand.
Die SMD-LED und der SMD-Widerstand sind ebenfalls optional. Die LED soll im Betrieb anzeigen, ob das Modul richtig im Slot sitzt und auch Versorgungsspannung am Modul anliegt. Sie ist NICHT dazu gedacht die korrekte Funktion des Moduls anzuzeigen. Darüber hinaus bringen diese Status-LEDs etwas Farbe in das Innere des Gehäuses (der Lüftersteuerung), sicherlich ein zusätzlicher Anreiz ein Fenster (ähnlich wie bei CD/DVD-Laufwerken vermutlich längst der Fall ist) einzubauen oder wie wir, das LV2-Gehäuse komplett aus Plexiglas zu basteln. Die Bauformen/-größen der SMDs dürfen selbstverständlich frei gewählt werden. Die von uns gewählte 1206er Reihe war bei dem wenigen frei verfügbaren Platz fast schon zu groß geraten. Wer mit dem Lötkolben gut umgehen kann, nimmt die universelle 0805er Reihe. Die maximale Leuchtstärke der SMD-LEDs spielt dabei keine Rolle und sollte keine Prioritäten haben. Denn auch mit einem 1kOhm Vorwiderstand gibt`s schon reichlich Licht, das von außen durch die Frontblende der Steuerung auf keinen Fall sichtbar sein soll.
|
)
)
)
)
)
)
)
)
