2 - Lüftersteuerung Löten An dieser Stelle möchten wir uns bei Hackspider bedanken, der die ganze Layoutvorarbeit geleistet hat und somit wesentlich zur schnelleren Umsetzung des Moduls beigetragen hat. Wie bereits erwähnt, kommt das NoDrop-Modul mit wenigen elektronischen Bauteilen daher, die schnell platziert und verlötet sind.

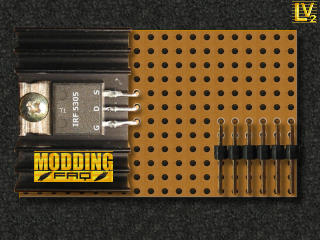

Noch bevor wir den Lötkolben anfassen, bohren wir ein Loch für die Kühlkörperfixierschraube. Bereits jetzt sollten die Pins des MOSFET richtig gebogen sein, dass wir das IC zusammen mit dem Kühlkörper gleich an die Platine schrauben können. Ausführliches Vorgehen wird auf einer Extra-Seite beschrieben. Sobald das IC festsitzt, löten wir seine Pins an die Platine. Die Stiftleiste wird in der Mitte (nach dem sechsten Stift) durchgeschnitten/zersägt. Wer´s schön mag, kann das abgeschnittene Ende noch etwas mit Feile oder Schleifpapier bearbeiten. Um sicher zu gehen, dass der Modulstecker richtig gerade sitzt (Gruß an alle Perfektionisten), löten wir zunächst nur die Eck-Pins an, justieren bei Bedarf und löten dann die restlichen Pins.

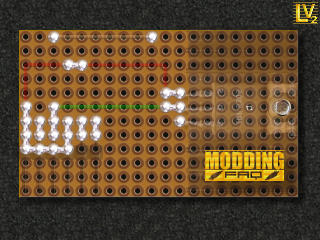

Als Nächstes verlegen wir alle notwendigen Drahtbrücken der Frontseite.

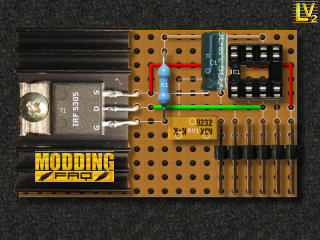

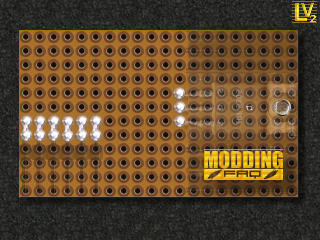

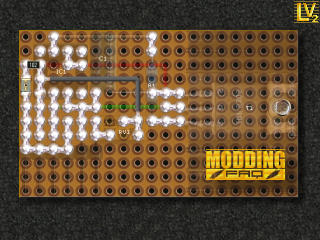

Nun können wir den IC-Sockel und die restlichen Bauteile platzieren. Wenn die Drahtleitungen den festen Sitz des IC-Sockels verhindern, dann schnappt euch ein scharfes Messer und bearbeitet die Sockel-Unterseite ein bisschen. Wie weit Ihr dabei geht, überlassen wir euch. Der Kondensator ist polarisiert, daher unbedingt auf die richtige Ausrichtung achten. Die Schalt- und Layoutskizzen helfen dabei weiter. Der Trimmer (Mindestdrehzahleinstellung) ist zwar sehr knapp an dem Modulstecker positioniert, dafür leicht mit dem Schraubenzieher zugänglich. Anschliessend die einzige Drahtbrücke der Kupferseite anlöten.

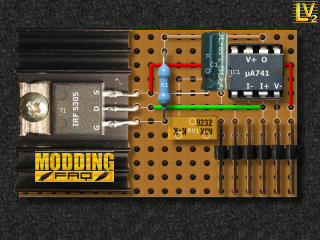

Erst nachdem die komplette Schaltung aufgebaut ist, sollte man das IC (TL081) in den Sockel einsetzen. Die SMD-LED und der SMD-Widerstand sind ebenfalls optional. Die LED soll im Betrieb anzeigen, ob das Modul richtig im Slot sitzt und auch Spannung/Strom von dem LV2-Mamaboard bekommt. Sie ist NICHT dazu gedacht die korrekte Funktion des Moduls anzuzeigen. Darüber hinaus bringen diese Status-LEDs etwas Farbe in das Innere des Gehäuses (der Lüftersteuerung), sicherlich ein zusätzlicher Anreiz ein Fenster (ähnlich wie bei CD/DVD-Laufwerken vermutlich längst der Fall ist) einzubauen oder, wie wir, das LV2-Gehäuse komplett aus Plexiglas zu basteln.
Die Bauformen/-grössen der SMDs dürfen selbstverständlich frei gewählt werden. Die von uns gewählte 1206-er Reihe war bei dem wenigen frei verfügbaren Platz fast schon zu gross geraten. Wer mit dem Lötkölben gut umgehen kann, nimmt die universelle 0805er Reihe. Die maximale Leuchtstärke der SMD-LEDs spielt dabei keine Rolle und sollte nicht Prioritäten setzen, denn auch mit einem 1KOhm Vorwiderstand gibts schon reichlich Licht, das von aussen durch die Frontblende der Steuerung auf keinen Fall sichtbar werden soll.
|
)
)
)
)
)
)
)
)
)
