GLCD Tutorial GLCD Tutorial

GLCD löten - Bauteile und Schritte

Hier beschreibe ich euch, wie ihr so ein GLCD(T6963C Controller)PC-tauglich machen könnt.

Bei den anderen GLCDs, mit einem anderen Controller, läuft es auch nicht viel anders ab. Die Bauteile sind fast gleich, nur brauch das eine GLCD vielleicht mal keine negative Kontrastspannung oder wird einfach nur anders am Parallelport angeschlossen. (Schaltpläne zu anderen Controllern findet ihr im Anhang.

Hier noch eine kleine Tabelle zur Bauteilbeschaffung. (Meine Version).

Menge Teile Reichelt Bestellnummern Preis
1 25 Pin LPT Stecker D-SUB ST 25 0.14 €
1 Haube für D-SUB-ST 25 KAPPE 25PM 0.26 €
1 Flachbandkabel awg 28-14G 3M 1.95 €
1 Platine H25PS050 0.56 €
1 Stiftleiste 90° STIFTL. 36W 0.27 €
1 Stiftleiste gerade STIFTL. 36G 0.17 €
1 Jumper JUMPER-GL RT 0.05 €
1 10K Trimmer PT 15-S 10K 0.21 €
Zwischensumme: 3.61 €
---
Für den LT1054
---
---
1 IC Sockel 8Pol GS 8P 0.19 €
1 LT 1054 IC LT 1054 CN8 5.10 €
1 Kondensator RAD105 2,2/100 0.04 €
2 Kondensator RAD105 100/35 0.06 €
Gesamt: 9.06 €
Stand: 11.11.2003

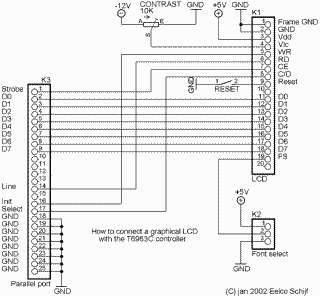

Ich erzähle jetzt auch nichtmal soviel, und zeig' euch sofort den Schaltplan. (ACHTUNG: Bei manchen GLCDs sind nur 18Pins, in diesem Fall schiebt sich alles von Pin 10 nach oben (Pin10 hat dann die Belegung von Pin 11; Pin11 hat die Belegung von Pin 12)

Klick zum Vergrössern !

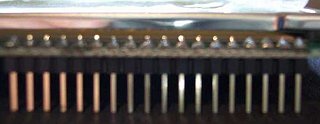

Euch fällt bestimmt sofort auf, dass man eine negative Spannung von -12V braucht. Diese benötigt das Display als Kontrastspannung. Das ist aber jetzt unrelevant. Zuerst verlötet ihr den LPT Port mit dem GLCD nach dem obigen Schaltplan. Entweder, ihr schneidet ein Druckerkabel auf, und verlötet die Leitungen direkt auf dem Display, oder ihr macht's so wie ich und lötet erstmal eine Stiftleiste an die Kontakte des GLCDs. Ich empfehle die letztere Methode, da die Kontakte doch sehr empfindlich sind. Als kleine Hilfe zeig ich euch auch ein paar Bilder von mir ;)

keine Grossansicht

...Dann ein 12poliges [Flachband-]Kabel mit der Platine verlöten....

Klick zum Vergrössern !

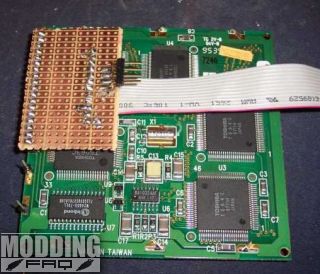

...dann die Platine auf die Stiftleiste des GLCDs Löten und eine gewinkelte Stiftleiste anlöten (für einen Floppystecker, zur Stromversorgung)...

Klick zum Vergrössern !

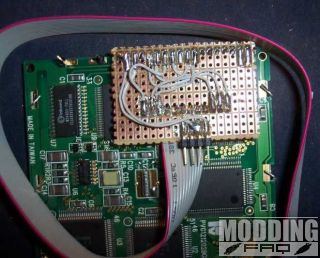

...und die 2 gegenüberliegenden Kontakte richtig miteinander verlöten. Und die 5V und die Masse vom Floppystromstecker an die GLCD Pinne anlöten...

Klick zum Vergrössern !

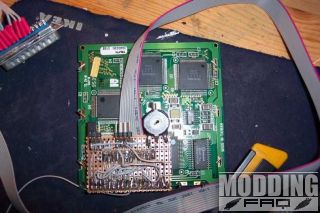

...Bis hierhin, keine schlechte Arbeit ;) Die "Umleitungs-Variante" mit der Platine, hab ich nur zur Ordentlichkeit gewählt....

Klick zum Vergrössern !

...Den Trimmer, der zu sehen ist, kann man weg lassen, ich habe ihn zum Regeln der Kontrast-spannung benutzt. Für den Fall das man ihn weglässt, schließt man die -12V einfach direkt an Pin4 an. Den Jumper hab ich dazu gelötet, um zwischen Text und Grafik Modus umschalten zu können (ist eigentlich nicht wichtig, nur das eine Programm will es so, das Andere halt anders). Auf dem Schaltplan ist es der Jumper an Pin 19.

Wie ihr seht, nicht einfach. Aber es ist zu schaffen ;)...

Jetzt zu der -12V Geschichte. "Mal eben" -12V zu erzeugen ist keine leichte Angelegenheit. Für die faulsten Leute, gibt es -12V am blauen Kabel des Mainboard-Stecker des Netzteils. Aber spätestens nach dem ersten Umbau merkt man, dass das nicht das Gelbe vom Ei sein kann. Es muss doch auch anders gehen, dacht ich mir! Nach einer kurzen Recherche, fand ich den LT1054 IC, dieser erzeugt mit 3 externen Bauteilen sofort eine negative Spannung, die der (positiven) Eingangspannung entspricht. Das Ganze sogar bei 100mA Strom. WOW Dacht ich mir, nur leider hat's einen Haken, der IC ist verhältnismäßig teuer. Wem es das Geld wert ist, kann sich diesen IC kaufen. Näheres zum IC findet ihr auch im Anhang.

Weiter mit: GLCD in Betrieb nehmen, Programme
