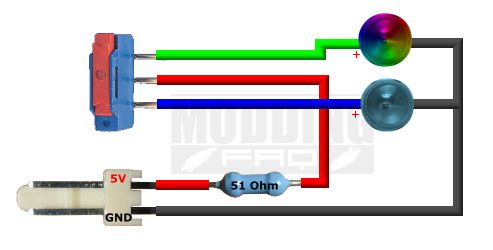

Drehrad beleuchten Ein Drehrad aus Plexi ist schon mal schick, aber ohne richtige Beleuchtung nichts für dunkle PC-Ecken oder LAN-Hallen. Und da haben wir uns was einfallen lassen. Gewöhnlich wird zur Beleuchtung eine rote oder blau LED eingesetzt. Wir nehmen gleich zwei. Und eine davon hat's in sich. Die Rainbow-LED kann ohne weitere externe Schaltungen komplettes RGB-Farbspektrum in einer fest definierten Reihenfolge abstrahlen. Diese Eigenschaft mag auf den ersten Blick eher sinnlos erscheinen, für unseres Vorhaben aber genau das Richtige. Die zweite LED ist eine "gewöhnliche" ultrahelle blaue LED für die konservativen Modder unter uns *g*. Der Clou dabei ist: man kann zwischen den beiden LEDs mit einem dezent verstecktem Schiebeschalter umschalten. Die gesamte Beschaltung würde dann folgendes Bild ergeben:

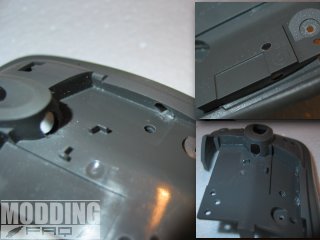

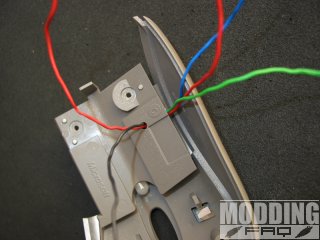

Der Widerstand wird für die "schwächste" LED berechnet. Dadurch hat die Rainbow-LED zwar weniger Strom, doch immer noch genug, um das Scrollrad auch im Tageslicht gut erkennbar beleuchten zu können. Genug geredet, ran ans Speck. Zuerst bohren wir ein Paar Löcher für die Leitungen. Auf dem Bild rechts und weiter unten lässt sich auch deutlich erkennen wie die notwedigen Leitungen verlegt werden. Zur Not mit der Skizze "syncronisieren".

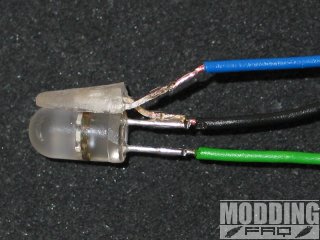

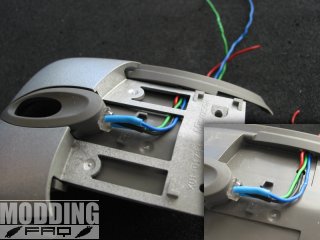

Da die beiden LEDs sich unbehandelt nicht unterbringen lassen, müssen wir die LEDs schleifen. Die Rainbow-LED lässt sich nicht auf kleinere Grösse schleifen, da die integrierte Steuerelektronik die komplette Gehäusebreite beansprucht, also muss die blaue LED um so mehr leiden. Letztendlich sollen beide in die dafür vorgesehene Führung passen. Besonders interessant ist , dass der Plastikrahmen, der die beiden Maus-Knöpfe zusammenhält schon "von Werk aus" Aussparungen an der Unterseite hat, als wüssten die Microsoft-Leute, dass wir später Leitungen drunter verlegen.

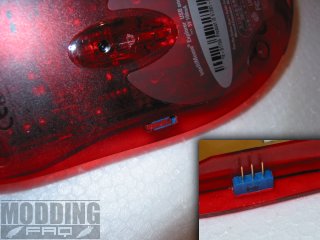

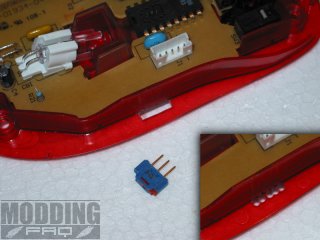

Wie auch immer, irgendwann entsteht die Frage: Wohin mit dem Schalter. Die Explorer an sich bietet gegug Platz. Wir haben uns die Stelle rechts ausserhalb ausgesucht. Also mit einem kleinen Bohrer vorarbeiten, danach kleine Feilen nehmen und etwas Feinschlif betreiben. Dabei nicht übertreiben, da sonst schnell eine Riesenlücke entsteht in welche man noch selber passt. Ob der Schalter am Ende mit Sekunden- oder Heisskleber zusätzlich festmacht wird oder nicht überlassen wir dem Leser. Wir haben erstmal drauf verzichtet, da der Schalter auch so sehr fest drin sitzt.

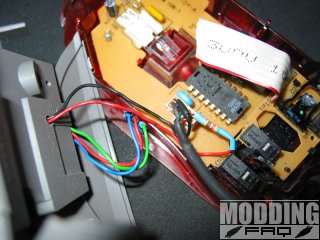

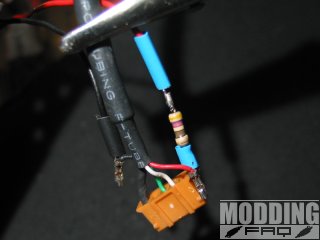

Fehlt eigentlich nur noch die Stromversorgung. Wir beziehen unsere direkt aus dem Platinenstecker des USB-Kabels. Da die einzelnen Leitungen farbkodiert eigentlich ein Kinderspiel. Wer sicher gehen möchte, misst mit dem Multimeter nach, im Betriebszustand versteht sich. Sind die +5Volt und Masse-Leitungen ausgemacht, ziehen wir diese aus dem Stecker raus und löten klein bischen dran rum. Die Skizze(oben) hilft im Notfall wieder mal weiter.
Vor dem Zusammenbauen sollte man noch bischen mit dem Schalter spielen um zu sehen, ob auch richtig funktioniert. Ist es der Fall, dann die Maus zusammenschrauben und nochmal testen. Weiter mit: Fazit. |
)
)
)
)
)
)
)
)
 |
