Alles rund ums Modden / User-Mods / Re: Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 14, 2010, 21:38:19
|

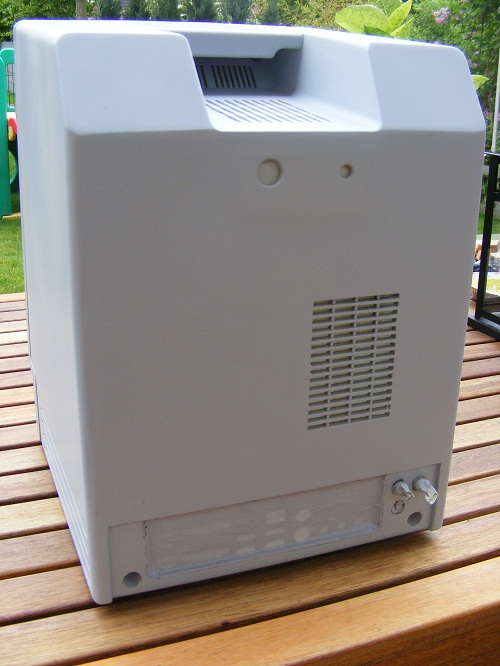

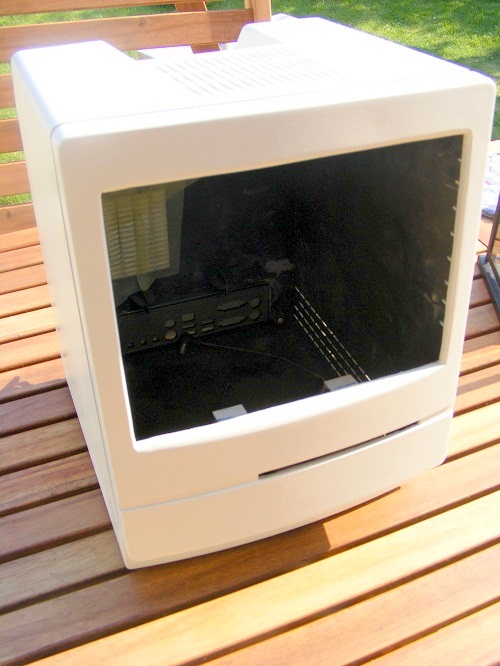

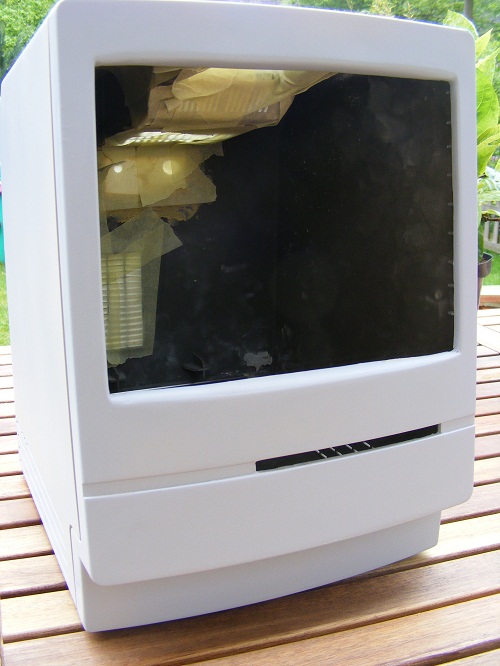

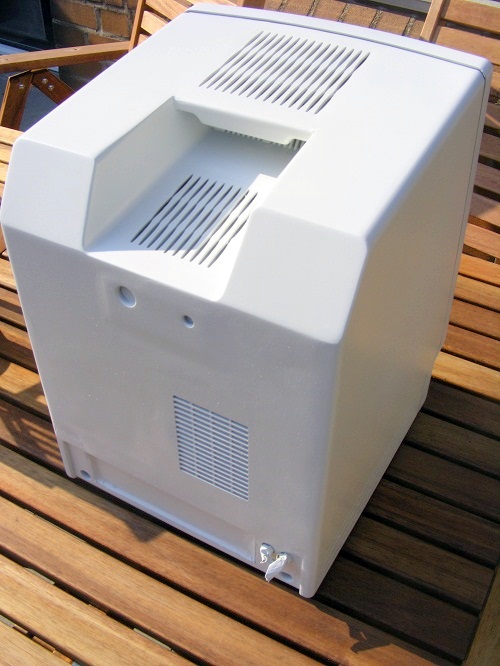

2. und 3. Schicht Grundierung
[Edit]:Ich bin gerade an Lackieren und musste feststellen, dass der verwendete Lack doch nicht 'hochglanz' sondern nur normales weiss ist - sieht aber trotzdem nicht übel aus!
[Edit2]:gerade kam die PCI-Riser-Karte an... jetzt fehlt mir nur noch die (gestern erst) bestellte 64MB Grafikkarte - bis die Karte ankommt, muss die alte 8MB Grafikkarte den Platz einnehmen.
[Saint@Edit]: Hab mal ein paar Posts zusammengefügt. Zumindest 2 Posts an einem Tag müssen nicht sein. Schön, dass du uns auf dem Laufenden halten willst aber für jeden kleinen Schritt muss nich immer nen neuer Post her. Dafür gibts die "Bearbeiten" Funktion. |
|
|
3
|
Alles rund ums Modden / User-Mods / Re: Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 13, 2010, 20:50:55
|
Heute habe das Gehäuse das erste mal grundiert. Leider sind durch die unterschiedliche Farben von Spachtelmassen und Materialien der eine oder andere Kratzer nicht aufgefallen. Morgen muss ich also noch einmal spachteln, schleifen und grundieren.

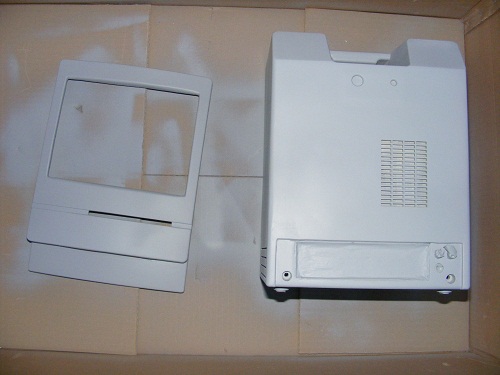

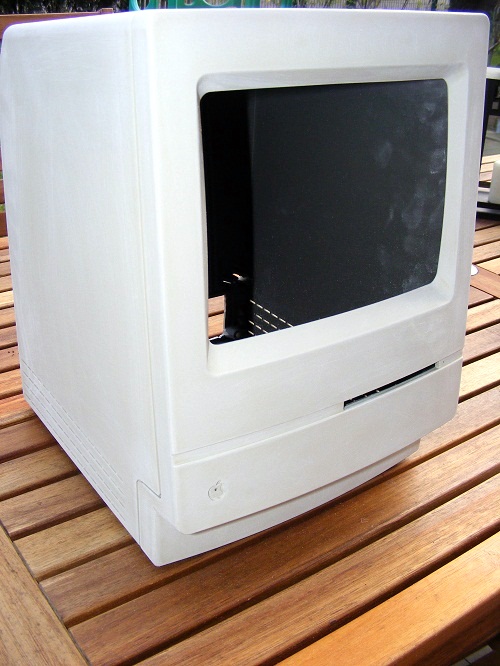

1. Schicht Grundierung (front)
1. Schicht Grundierung (rückseite)

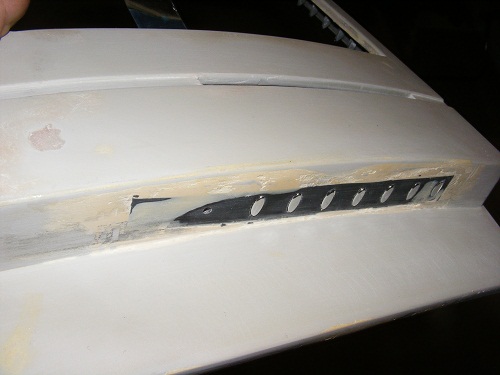

1. Schicht Grundierung (ausbesserungen nötig!!!) |
|
|
6
|
Alles rund ums Modden / User-Mods / Re: Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 7, 2010, 12:48:06
|
die verhältnismäßig teure Riserkarte brauchst du in dem Fall nicht.
Ich habe die Riserkarte für 1€ aus HongKong gekauft - für das Geld lohnt das Löten nicht  Wegen dem Vulkan mit dem Unaussprechlichem Namen dauert es aber noch ein bisschen bis die Riser- und die USB-Soundkarte bei mir ist. |
|
|
7
|
Alles rund ums Modden / User-Mods / Re: Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 7, 2010, 10:24:55
|
Was stimmte denn mit den Thumbnails nicht? bei mir wurden sie angezeigt?!
Also: Was der Mac können soll wenn er fertig ist weiß ich nicht, ich bin einer von denen bei denen der Weg das Ziel ist. Was womit verbaut wurde steht auf meinem Blog... ich Poste es aber auch gerne noch einmal hier hinein:
Bauteile: Gehäuse: Macintosh Classic (US Version BJ: 1990) Mainboard: VIA EPIA M10000NEH + 1GB RAM Display: HF104AV (10,4″ Touch-TFT) WLAN: Fritz WLAN USB-Stick (125MBit) optisches Laufwerk: Matsushita CW-8121-B HDD: IDE 20GB 2,5″ 5400rpm Grafikkarte: (noch nicht vorhanden) PCI-Riser: (15cm Verlängerung) Soundkarte: HY554 USB 3D Sound Schalter, Halterungen: Morex Cubid 3688 Netzteil: Hi-Power AD 1280MB (80Watt) Lüftungsgitter: Kyocera Mita (Laserdrucker) Diverses: langes IDE-Kabel
Materialien: 2mm Aluminium Blech diverse Nieten diverse Schrauben Glasfaserspachtel ‘normale’ Spachtelmasse Grundierung Lack
Werkzeuge: diverses Schleifpapier Dremel Exzenterschleifer Winkelschleifer Spatel Akkuschrauber diverse Bohrer diverse Schraubendreher Derzeit warte ich noch auf eine bestellte aber noch nicht gelieferte 15cm PCI-Riser Verlängerung und eine USB-Soundkarte. Außerdem muss ich mir noch eine PCI-Grafikkarte besorgen. Mit der PCI-Riserkarte will ich den PCI-Port im Gehäuse umdrehen, sodass ich die Grafikkarte intern verbauen kann und kein extra Monitorkabel von außen nach innen legen muss. Da ich auf dem Mainboard USB-Pins habe, werde ich den USB-Anschluss für das Touchpanel und die USB-Soundkarte intern anschließen um auch hier keine Kabel von außen verlegen zu müssen.
Sobald die letzten Bauteile angekommen sind und alle Umbauarbeiten am Gehäuse abgeschlossen sind (es gibt noch viele Kleinigkeiten), wird ausgebessert, grundiert und dann in 'hochglanz weiss' lackiert.
|
|
|
8
|
Alles rund ums Modden / User-Mods / Re: Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 6, 2010, 10:21:08
|

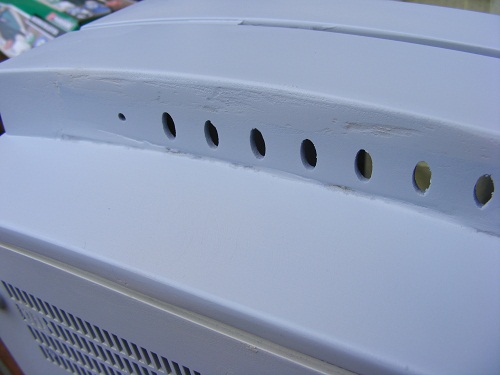

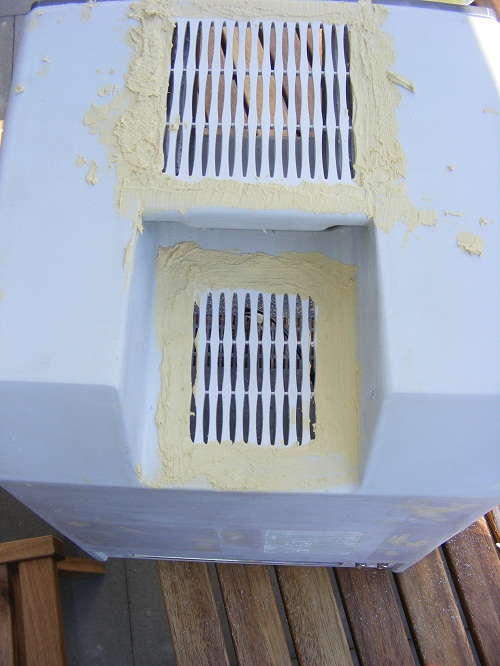

Rückseite gespachtelt

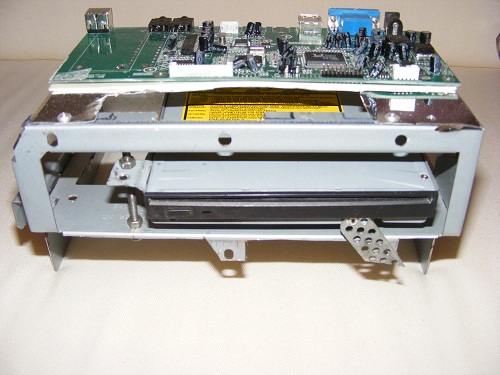

DVD & Displayplatine

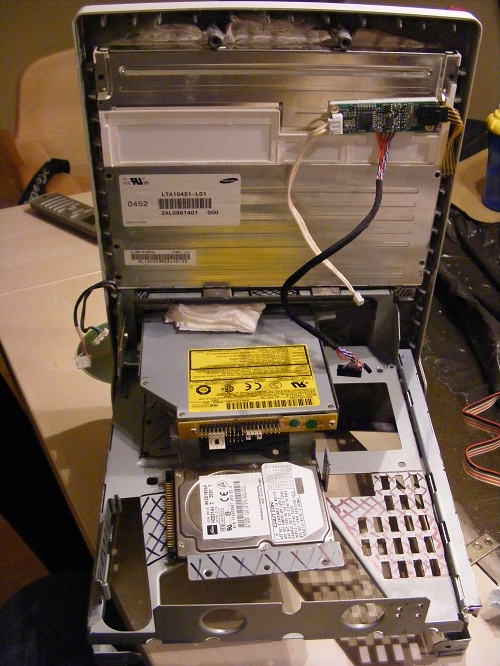

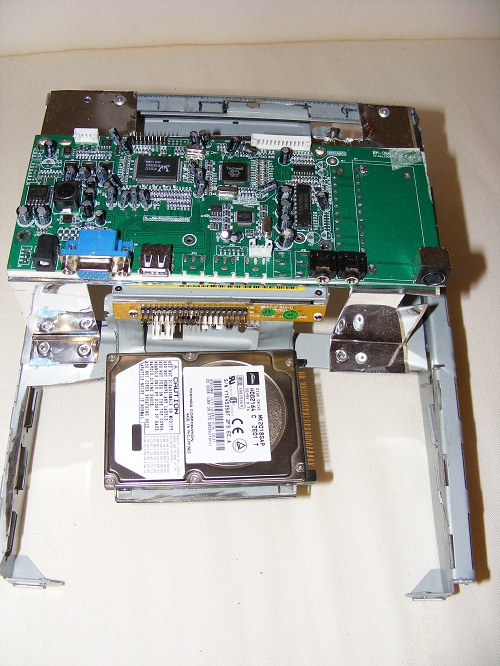

HDD, DVD & Displayplatine

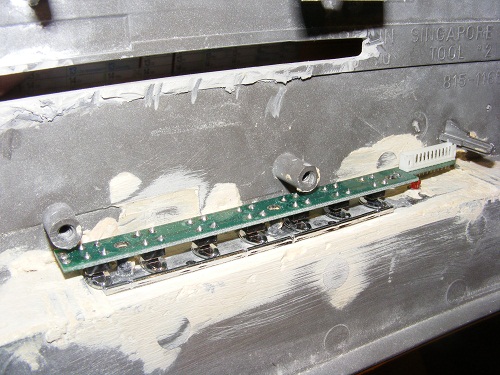

Displaysteuerung innen
Displaysteuerung außen

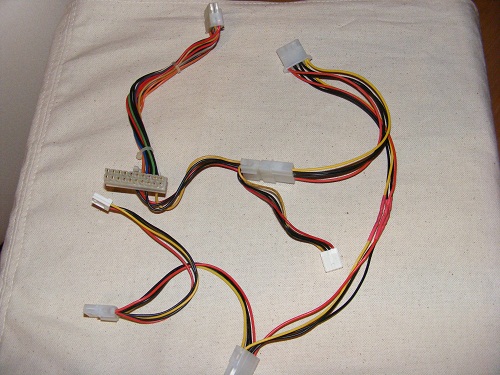

verlängerte Stromkabel

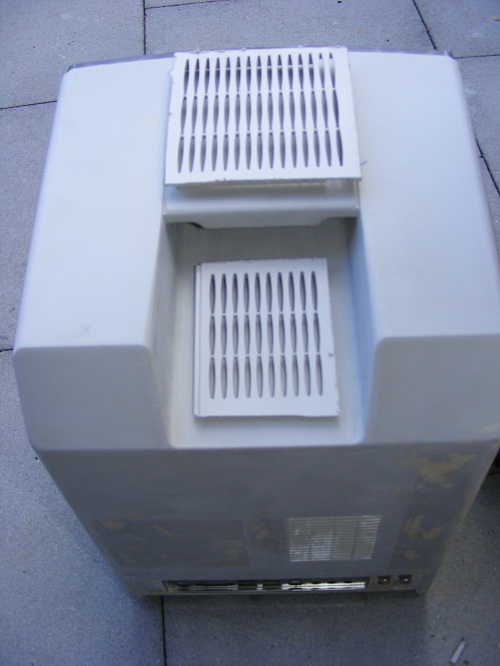

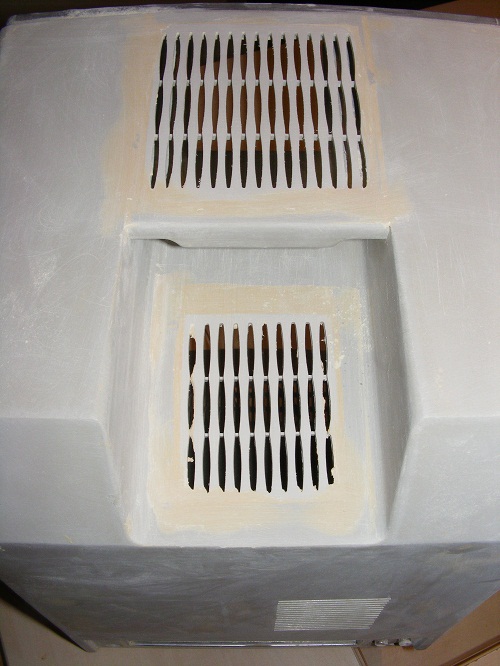

Lüftungsgitter Einbau 1/4
Lüftungsgitter Einbau 2/4
Lüftungsgitter Einbau 3/4
Lüftungsgitter Einbau 4/4

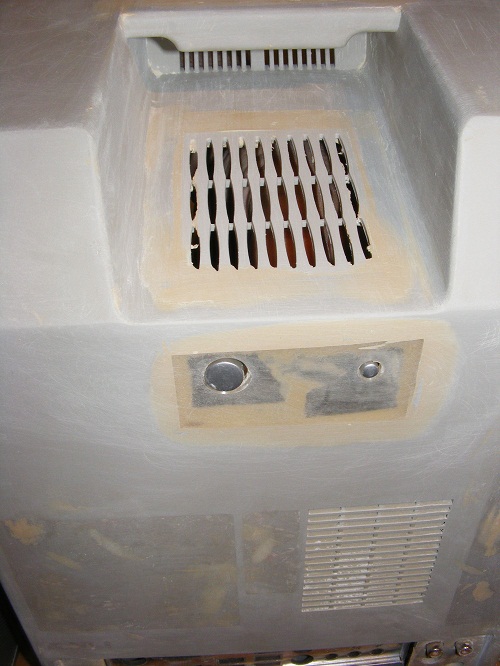

Power- & Resettaster

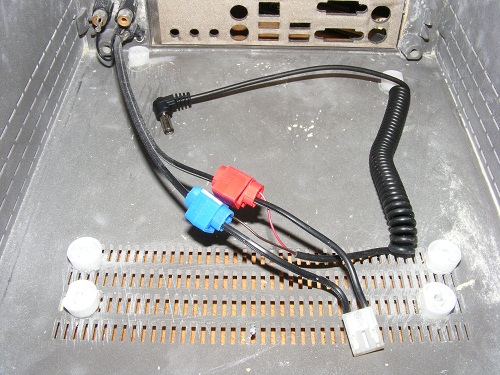

Strom für Mainboard & TFT, Befestigung für Mainboard

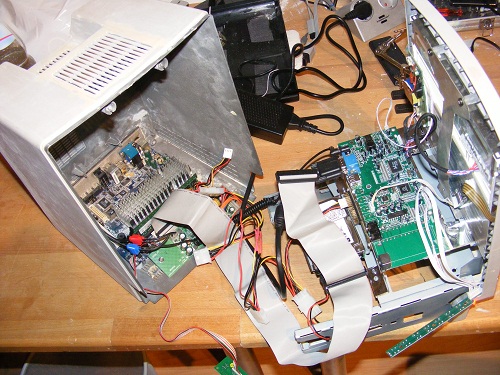

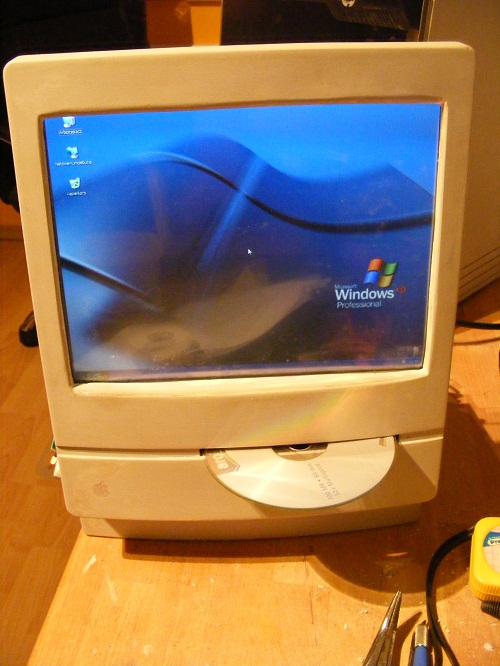

1. Funktionstest mit offenem Gehäuse (1/2)
1. Funktionstest mit offenem Gehäuse (2/2
Hier der Umbau auf meinem Blog: beyersdorf.org Ich versuche diesen Forenbeitrag immer recht aktuell zu halten. Über Kommentare, Anregungen & konstruktive Kritik würde ich mich freuen.
|
|
|
9
|
Alles rund ums Modden / User-Mods / Macintosh Classic Modding - Umbau zu einem PC
|
am: Mai 6, 2010, 10:20:57
|
Hallo zusammen,
ich habe mir einen 20 Jahre alten Mac (Classsic) besorgt und bin gerade dabei ihn in einen PC um zubauen.
Leider habe ich pro Tag immer nur ~1h Zeit am 'Mac' zu Arbeiten - trotzdem finde ich, dass ich gute Fortschritte mache.

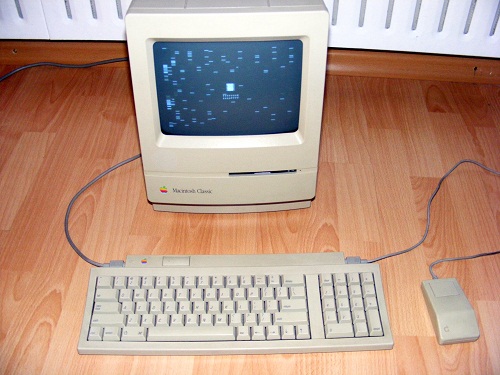

Macintosh Classic US-Version

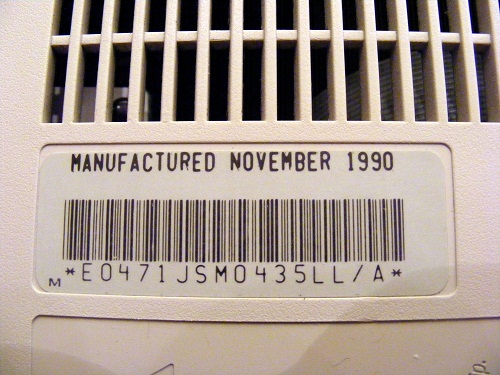

November 1990

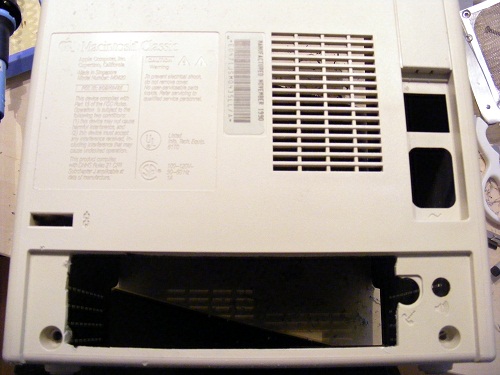

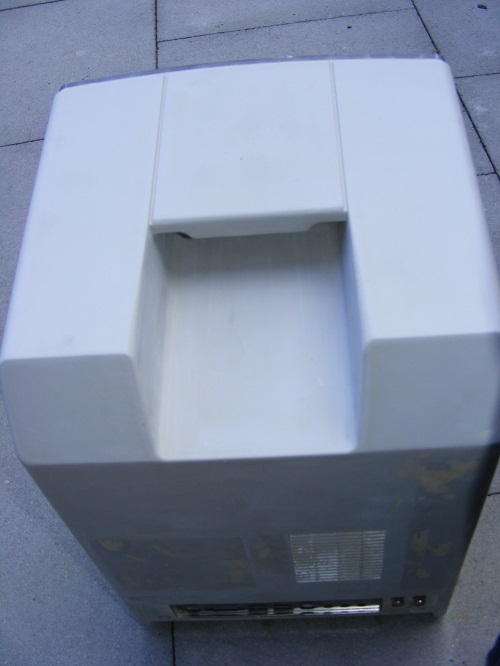

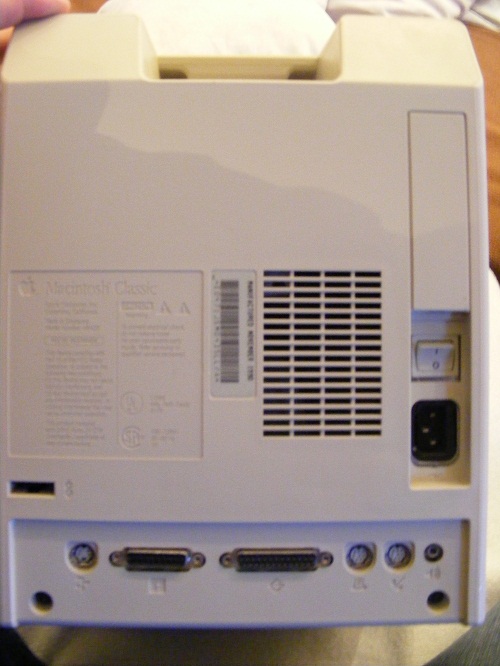

Rückansicht

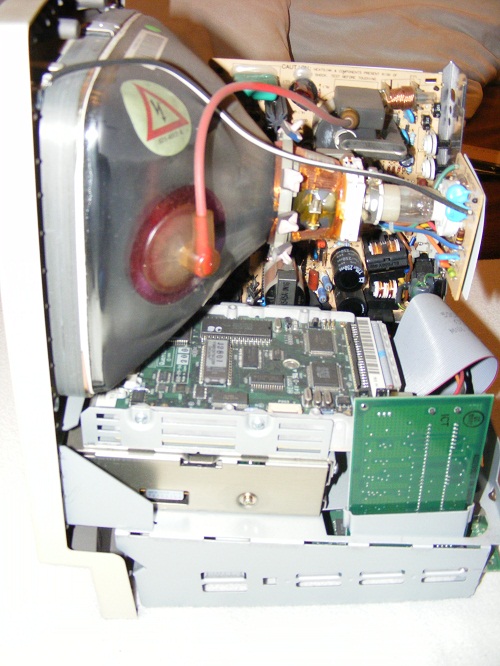

Innenansicht

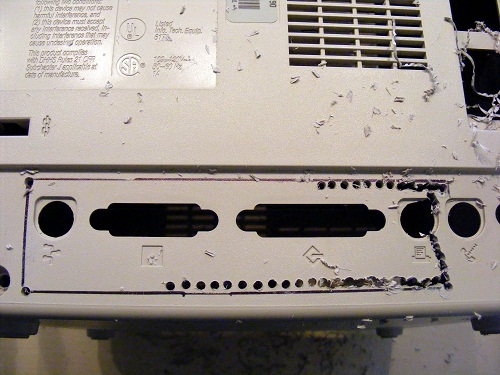

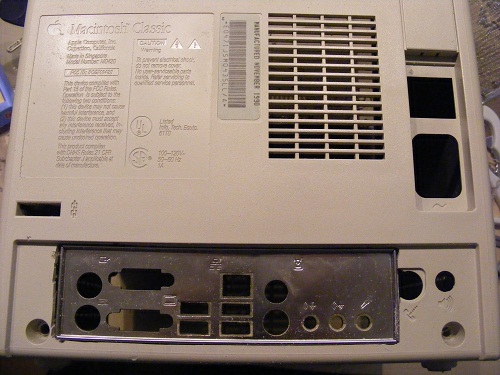

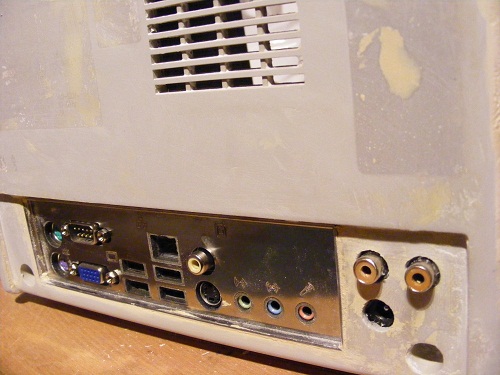

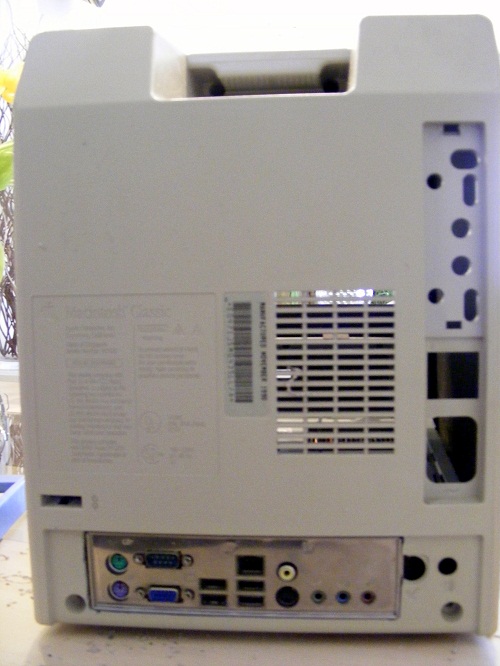

Mainboard-Blende 1/3
Mainboard-Blende 2/3
Mainboard-Blende 3/3

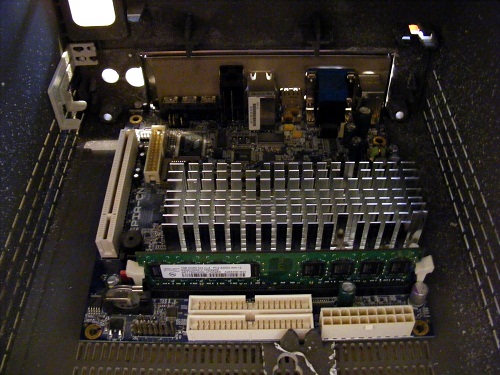

Mainboard Positionierungs-Test 1/2
Mainboard Positionierungs-Test 2/2
Gehäuse geschliffen
10,4" Touchscreen

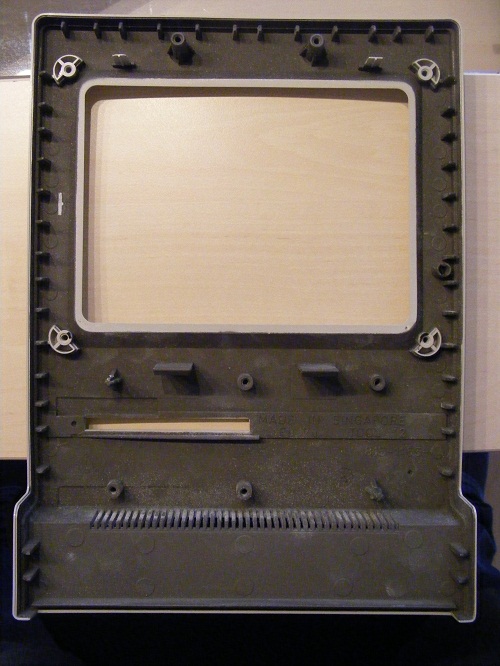

Frontblende unbearbeitet

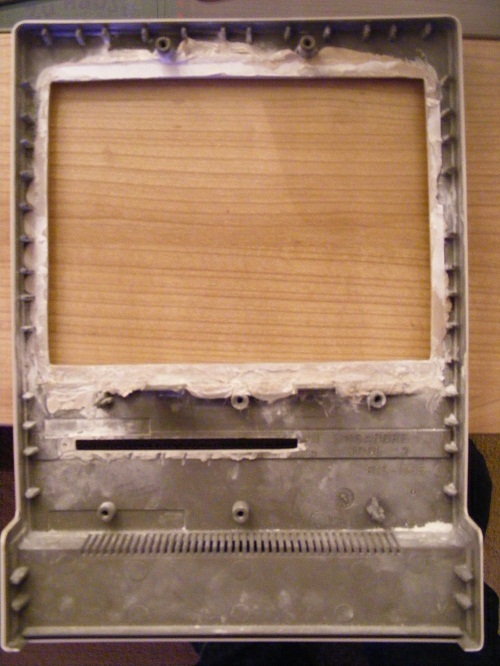

Frontblende bearbeitet
Frontblende mit TFT
DVD & HDD Halterung
|
|
|
|
|
