Welchen Transistor?
« am: Januar 10, 2007, 15:09:17 »

Hallo,
ich habe mal wieder eine Frage die auf nach einer kompetenten beantwortung schreit:

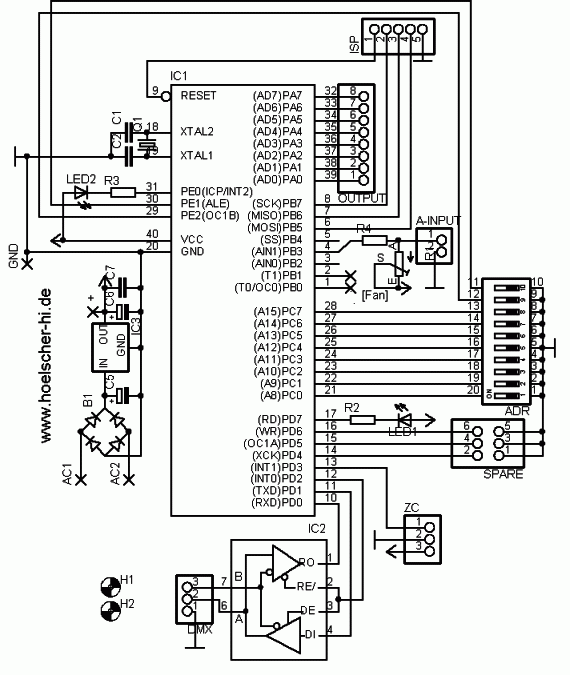

Ich würde gerne diese Schaltung:
http://www.hoelscher-hi.de/hen...dul/dmx_sch.gif
nachbauen.
Es gibt 9 Ausgänge, davon brauche ich aber nur 3 an jeden Ausgang sollen ca. 60 LEDS
jetzt meine frage: ich wweis selber das der Mikrocontroller das nicht schafft, also würde ich an den Ausgang vom Controller einen Transistor hängen, aber welchen???
Gespeichert

Wissen ist macht, nix wissen macht nix!

Sein oder Windows, dass ist hier die Frage
TzA
Modder der Apokalypse

*

Karma: +10/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 1166



Profil anzeigen
Re: Welchen Transistor?
« Antwort #1 am: Januar 10, 2007, 15:16:30 »

Der Schaltplan geht (derzeit?) nicht. Aber mal einfach auf Verdacht geraten, wenn die LEDs vorher direkt am Pin des µC hingen, kannst du an den Pin stattdessen einen n-Kanal-FET hängen (z. B. IRLZ34N), dieser schaltet dann deinen LEDs die Masse weg oder hin, die Polarität (also wann LEDs aus, wann an) bleibt dabei erhalten.

PS: Plan geht wieder, hatte richtig geraten.
Gespeichert

You need only two tools. WD-40 and duct tape. If it doesn't move and it should, use WD-40. If it moves and shouldn't, use the tape
Bastler90
Dremelfreund

*

Karma: +0/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 127



Profil anzeigen
Re: Welchen Transistor?
« Antwort #2 am: Januar 10, 2007, 15:19:44 »

Mhh..


is das richtig, dass ich dann die basis an den Controller anschließe und die beiden anderen Pins zwischen die versorgungsspannung der leds?
Gespeichert

Wissen ist macht, nix wissen macht nix!

Sein oder Windows, dass ist hier die Frage
Ast
Case-Konstrukteur

*

Karma: +8/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 589


Astpirin, die Medizin deines Lebens


Profil anzeigen WWW
Re: Welchen Transistor?
« Antwort #3 am: Januar 10, 2007, 15:45:27 »

Bei einem N-FET heißt es nicht "Basis" sondern "Gate".

Und das Gate muss, wie du richtig gesagt hast, an den µC.
Source (entspricht dem Emitter) kommt an GND und Drain an die Kathode der LEDs.
Die Anode hängst du (mit passendem widerstand) an V+.

Der Transistor schaltet dann die Masse.
Das ganze nennt sich dann "Low-Side-Switch".
Gespeichert

There are only 10 types of people in the world:
Those who understand binary, and those who don't.
--------
How many people can read hex if only you and dead people can read hex?
Bastler90
Dremelfreund

*

Karma: +0/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 127



Profil anzeigen
Re: Welchen Transistor?
« Antwort #4 am: Januar 10, 2007, 16:45:32 »

OK,
danke schonmal,

kännte mir jemand ne Reichelt Nummeer als Bespiel sagen?
(Habe mal gesucht will aber nichts kaufen wenn es falsch ist, bei den meisten gibt es nmlich keine Datenblätter)

Ist es schlimm wenn ich Emitter und Kollektor
(Drain und Source) vertausche? (verpole?)

Danke


edit: Waas bedeutet MA ? Mega Ampere oder is das das gleiche wie mA, Milliampere?


Edit NR2^^
Ah vielen Dank da oben steht ja bereits ein beispiel^^
Naja ich hattes übersehn
« Letzte Änderung: Januar 10, 2007, 16:49:45 von Bastler90 » Gespeichert

Wissen ist macht, nix wissen macht nix!

Sein oder Windows, dass ist hier die Frage
TzA
Modder der Apokalypse

*

Karma: +10/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 1166



Profil anzeigen
Re: Welchen Transistor?
« Antwort #5 am: Januar 10, 2007, 17:41:47 »

Ich hab dir schon die Reichelt-Bestellnummer gesagt (genaugenommen ist es IRLZ 34N mit Leerzeichen, aber die Suchfunktion dort spuckt auch für IRLZ34N nur den einen aus).
Wenn du Drain und Source vertauscht passiert (bei diesen Spannungen) nichts schlimmes, der Transistor schaltet dann jedoch einfach nicht. Welcher Pin draun und welcher Source ist steht jedoch im (bei Reichelt verfügbaren) Datenblatt, wenn auch nicht sehr offensichtlich auf der letzten Seite.
Gespeichert

You need only two tools. WD-40 and duct tape. If it doesn't move and it should, use WD-40. If it moves and shouldn't, use the tape
coala
LED-Tauscher

*

Karma: +0/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 45



Profil anzeigen
Re: Welchen Transistor?
« Antwort #6 am: Januar 11, 2007, 21:48:29 »

nur mal sone frage:
was macht diese schaltung?
und warum 180 leds?  Cool
Gespeichert

waah! I see fraged people!
Bastler90
Dremelfreund

*

Karma: +0/-0
Offline Offline
Geschlecht: Männlich
Beiträge: 127



Profil anzeigen
Re: Welchen Transistor?
« Antwort #7 am: Januar 14, 2007, 22:09:57 »

Sie wandelt in der Veranstaltungstechnik zur Lichtsteuerung eingesetztes Signal(DMX)
in ein PWM Singal um.
Praktisch heißt das es gibt 9 PWM Kanäle, jeder kanal lässt sich über ein Lichtstetllpult dimmen.
Also schließt du an die 1. 3
kanäle jeweils einegrüne an die Kanäle 4 bis 6 jeweils eine blaue und an die letzten 3 kanäle jeweils eine rote,
dann kannst du über dsa pult eine RGB Mischung vornehmen, was einem das austatten der scheinwerfer mit Farbfiltern spart, außerdem sind Leds wesendlcich langlebiger als herkömmliche Leuchtmittel.

Aber da man mit 9 Leds keine Büne beleuchten kann, sollten es schon etwas mehr sein.

Da sich mittlerweile herausgetellt hat, dass es unwirtschaftich ist, einen so genannten LED PAR selber zu bauen, wurde jetzt jedoch der Plan verworfen.
(Ein "Käuflicher" kostet 75€ ein eigenbau würde ca. 60€ kosten)


Danke trotzdem

PS: Es ist hauptsächlich an der Beschaffung passender LEds gescheiter, wenn jemand weiß, wo wir 150  4Beinige RGB Leds für weniger als 30€ her bekommen bitte mail an
