so leutz,
nun haben wir konkrett was überlegt und schon mal die Module entworfen und fertig layoutet und das haben wir bisher:
Module allgemein:
-Grösse: 12x20 Lötpunkte auf einer Lochrasterplatine
-Streifenraster möglich allerdings keine Unterstützung mit Layout unsererseits
Anschluss an das "Mamaboard" des LV2:
-6 Doppelbelegte Pins für Spannungsmodule
-6 Doppelbelegte Pins für Anzeigemodule
Verbindungsart: 2 reihigen Buchsen/Stecker von Reichelt
Mamaboard (beta-lötbereit)
Standart 100x160 Europlatine(lochraster)
Enthält anschlüsse:
4x Combo Spannungsmodul/Anzeige
2x13 Pins Feature Connector, entweder ohne durchschleifmodul(Stillstand-Warnung/Digipoti) oder ohne
3x Spannungsmodule
-lm317(das einfachste von allem)
-falzo's 0V-Drop(das "schlimmste von allem, allein wegen akuttem Platzmangel am Modul #0!, aber es geht, auf "papier" zumindest  )
-dh2mr's Transistorlösung(ähnlich übersichtlich wie LM317 jedoch ungleich Leistungsstärker und geringerem U-Drop)
Alle Spannungsmodule kommen mit einer Mindest-Spannungseinstellung bzw Mindestdrehzahlregelung über einen Trimmer direkt am jeweiligen Modul, die Justage kann im laufendem Betrieb erfolgen, da die Trimmer entsprechend ausgerichtet und mit einem Schraubenzieher leicht zugänglich sind.
--------------------------------------------------------------------------
Anzeige-Module
-lm3914
leider nur einer, dafür mit einstellbaren unter/obergrenze(so dass z.B anzeige von 5 bis 12 Volt auf 10 Leds möglich ist).
Parallel dazu wird Layout der Frontpanel, es gibt überlegung classic(kein Tutorial, höchsten ein Paar Links zu LV1 und Hinweise) und eine neue variante mit einzelnen LEDs um den Drehknopf herum auszuarbeiten(Komplett aus Plexiglas, allerdings wird das mit den schaltern dann sehr knapp so dass abhängig von der Dimensionierung des Drehknopfes und des "lightshow" drumherum evtl. kein platzmehr für schalter seine wird , was bei Falzos-Spannunsregelung kein thema ist und bei Dh2mr gerade noch geht)
Die Schalter sind übrigens wegen zwei Überlegungen nichtverkehrt:
1. Kanäle abschalten ohne die eingestellte Drehzahl verstellen zu müssen
2. Override für volle 12 Volt, einerseits fü schwächere Spannungsmodule wie LM317 andererseits um die Spanungsmodule nicht unnötig zu belasten, wenn sowieso TruePower gebraucht wird
...puh, reicht erstmal... wir halten euch auf dem laufendem
|
|
|
|
« Letzte Änderung: März 8, 2004, 18:00:03 von Extension »
|
Gespeichert
|
|
|
|
|
|
Falzo
Diktator vom Dienst
Administrator
Karma: +15/-0
Offline
Geschlecht:
Beiträge: 5088
|
naja, denke mal das soll schon unsere entwicklung bleiben, im übrigen mangelt es da auch nich an Ideen, nur an Zeit das alles zu Papier zu bringen...
|
|
|
|
|
Gespeichert
|
|
|
|
Extension
Plexti
Administrator
Karma: +14/-0
Offline
Geschlecht:
Beiträge: 829
|
bestimmte Sachen(Schnittstellen) ja, dann kannst du immer noch genug entwickeln(sieh M$), wirklicher Bedarf besteht ,wie gesagt, beider Frontplatine, wir liefern die Anschlüsse-Spezifikation, ihr die Frontplatinen-Entwürfe, das wär doch was und die Steuerung bleibt so nach aussen individuell gestaltbar
|
|
|
|
|
Gespeichert
|
|
|
|
|
|
Extension
Plexti
Administrator
Karma: +14/-0
Offline
Geschlecht:
Beiträge: 829
|

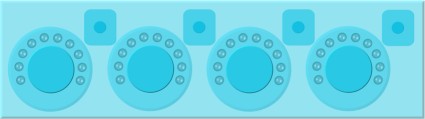

so hier wäre die angesprochene alternative zu classic, die "seltasamen" ringe sind in die frontplatte eingesetzt, darin die die LEDs(rot), das ganze hat einen entscheidenen Vorteil, wenn die LEDs der Anzeige leuchten wird die Frontplatte, die eigentlich blau leuten sollte, durch diese nicht verfärbt
darüber sind die eigenltichen Drehknöpfe, die Rechtecke sind schalter, weil ich ohne doch nicht leben könnte(prinzipiel es geht natürlich auch ohne) natürlich sieht man von aussen nur die Kipphebel,das Schaltergehäuse ist so dick , weil die Schalter 2 Polig sind(hab schon vergessen warum dies unbedingt notwendig ist, kommt aber noch)
|
|
|
|
|
Gespeichert
|
|
|
|
|
|
Extension
Plexti
Administrator
Karma: +14/-0
Offline
Geschlecht:
Beiträge: 829
|

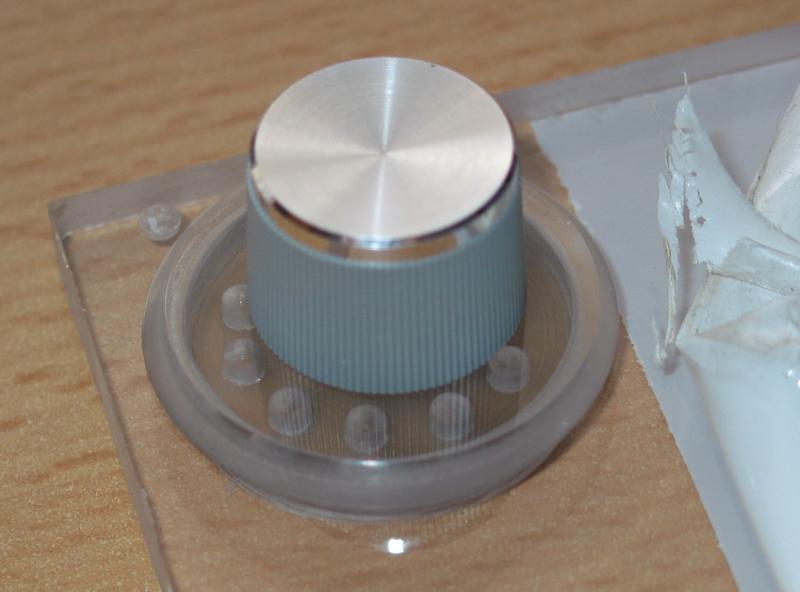

jaja, dasganze im Keller herzustellen, sodass noch gut aussieht ist eine herausforderung(und natürlich richtiges Werkzeug eine Voraussetung), hab schon bei Plexitastern unendich viel plexi verbraucht zum Testen, Testen und nochmal Testen, hab auch schon mit der Fassung für LEDs versucht(die "seltsamen Ringe", allerdings nur auf die Schnelle und die Abmesungen simmen nicht ganz, versuche heute abends aber trotzdem mal zu posten(das Bild) auch wenn noch sehr seltsam(nahezu S****sse)aussieht
-----------------------------------------------------------------------
