Das UND-Gatter und sein Abkömmling, das NAND
Das nächste Gatter ist das UND-Gatter - auch AND-Gatter
genannt. Es hat zwei Eingänge, aber nur einen Ausgang.
Am Ausgang dieses UND-Gatters erscheint nur dann ein Hi-Pegel,
wenn an beiden
Eingängen Hi-Pegel liegt - ansonsten kommt ein Lo-Pegel raus.
Das UND funktioniert
in etwa so:

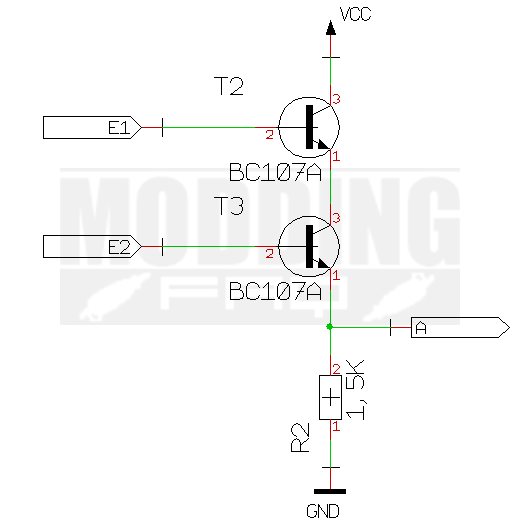

Legen wir an E1 und E2 jeweils Hi-Pegel an, steuern beide Transistoren auf.
Am Punkt A liegt folglich Hi-Pegel. Ist auch nur einer der beiden auf Lo-Pegel
(das gilt auch, wenn beide auf Lo liegen), ist einer der Transistoren (oder
auch beide) gesperrt. Am Punkt A liegt Masse, und Masse ist Lo-Pegel.
Zusammengefaßt:
E1=Lo, E2=Lo => A=Lo
E1=Hi, E2=Lo => A=Lo
E1=Lo, E2=Hi =>A=Lo
E1=Hi, E2=Hi => A=Hi
Wesentlich gebräuchlicher als das AND-Gatter ist das NAND-Gatter (NOT
AND). Man kann sich das Ding vorstellen wie ein AND-Gatter,
dem ein NOT-Gatter nachgeschaltet ist - tatsächlich aber ist dem nicht
so:

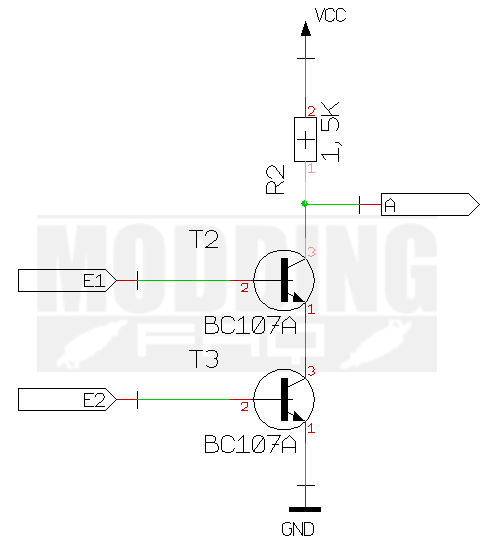

Wenn auch nur einer der beiden Eingänge (oder auch beide) auf Lo-Pegel
liegen, ist einer (oder beide) der Transistoren gesperrt. Am Punkt A liegt Hi-Pegel.
Erst wenn beide Transistoren durch einen Hi-Pegel aufgesteuert werden, liegt
der Punkt A auf Masse und Masse ist Lo-Pegel.
Zusammengefaßt:
E1=Lo, E2=Lo => A=Hi
E1=Hi, E2=Lo => A=Hi
E1=Lo, E2=Hi => A=Hi
E1=Hi, E2=Hi => A=Lo
Das NAND-Gatter wird oft als Inverter benutzt - man braucht nur das Signal
auf beide Eingänge zugleich geben.
