Umschalt - bzw. EIN-AUS-EIN-"Lüftersteuerungen"

Im folgenden Abschnitt werden die Steuerungen beschrieben, die eine Umschaltung zwischen zwei aktiven Zuständen erlauben und einen optionalen AUS-Zustand bieten.

Die Schaltskizzen sind für Umschaltsteuerungen und EIN-AUS-EIN-Steuerungen identisch. Der optionale AUS-Zustand ergibt sich lediglich aus der mechanischen Beschaffenheit des Schalters. Äusserlich unterscheiden sich die beiden Schaltervarianten nicht.

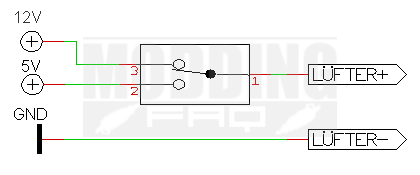

12V-5V bzw. 12V-AUS-5V

Erstmals nutzen wir alle alle Pins des Schalters aus. Für diese Steuerung reicht aber noch ein 1poliger Schalter aus.

12V-7V bzw. 12V-AUS-7V

Auch bei dieser Variante reicht ein 1poliger Schalter aus, dieser muss jedoch auf die Minus-Schiene des Lüfters verlegt werden.

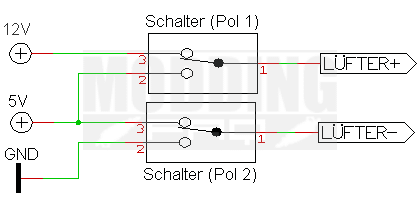

7V-5V bzw. 7V-AUS-5V

Als Letztes gibt es noch die Möglichkeit zwischen 7V und 5V umzuschalten. Ob dies sinnvoll ist, ist natürlich eine andere Frage, da der Unterschied bei den Drehzahlen des Lüfters eher minimal sein dürfte. Trotzdem gibts die Möglichkeit und daher wollen wir sie euch zeigen. Dies ist übrigens die einzige Schaltung, bei der ihr umbedingt einen 2poligen Schalter voraussetzt. Nochmal für Langsamdenker: auf der Skizze sind zwei Pole eines(!) Schalters einzeln dargestellt und beschaltet.

Umschalt - bzw. EIN-AUS-EIN-"Lüftersteuerungen" mit Status-LEDs

Auch die oben vorgestellten Steuerungen können um Status-LEDs erweitert werden. Für jeden aktiven Zustand lässt sich eine LED euer Wahl integrieren und so das Bild nach aussen aufgewertet werden.

Die Schaltskizzen sind für Umschaltsteuerungen und EIN-AUS-EIN-Steuerungen identisch. Der optionale AUS-Zustand ergibt sich lediglich aus der mechanischen Beschaffenheit des Schalters. Äusserlich unterscheiden sich die beiden Schaltervarianten nicht.

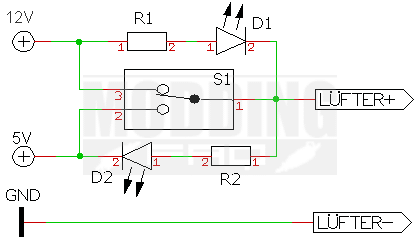

12V-5V mit Status-LED bzw. 12V-AUS-5V mit Status-LED

Damit die LEDs bei dieser Beschaltung richtig funktionieren, müssen die beiden LED-Vorwiderstände R1 und R2 für 7Volt(!) berechnet werden. Im übrigen ist D2 bei 12V-Zustand aktiv, D1 - beim 5Volt-Zustand.

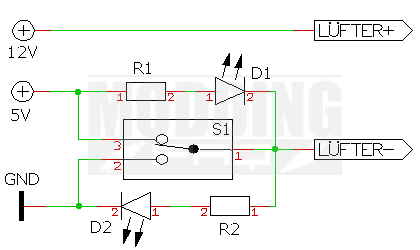

12V-7V mit Status-LED bzw. 12V-AUS-7V mit Status-LED

Die Beschaltung ist ähnlich zu der 12V-5V-Version, allerdings müssen hier beide(!) LED-Vorwiderstände R1 und R2 für 5Volt(!) berechnet werden.

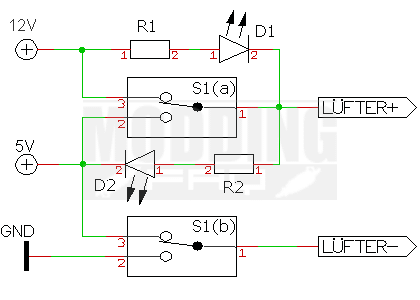

7V-5V mit Status-LED bzw. 7V-AUS-5V mit Status-LED

Wie bereits bei der 7V-5V-Variante ohne Status-LEDs wird auch hier ein 2poliger Schalter vorausgesetzt. Nochmal für Langsamdenker: auf der Skizze sind zwei Pole eines(!) Schalters einzeln dargestellt und beschaltet. Die LED-Vorwiderstände R1 und R2 müssen jeweils für 7Volt berechnet werden.

Weiter mit: Bauteile- und Preislisten
