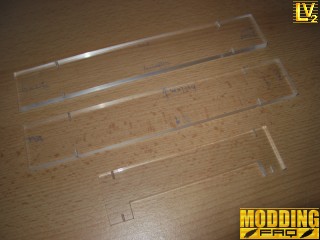

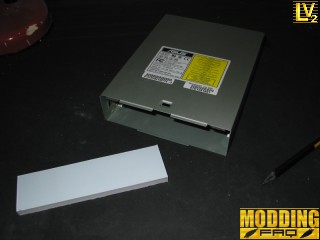

2 - Lüftersteuerung "Ohje" mögen manche von euch an dieser Stelle denken. Ein Extra-Gehäuse und auch noch aus Plexiglas? Ja, gerade aus Plexiglas, als logische Konsequenz unserer bisherigen Basteleien ;). Ursprünglich wurde auch nur ein "normales" Blechkleid von einem "geköpften" CD-ROM-Laufwerk als LV2-Gehäuse angedacht. Allerdings wurde das Blech schnell langweilig. Ausserdem ist das Innenleben der LV2 viel zu aufregend, um es zu verstecken. Ein weiterer Grund sind die Abmessungen. Das Laufwerksgehäuse ist definitiv zu kurz, um alle Leitungen vernünftig verlegen zu können. Es sei aber gesagt, dass dies dennoch theoretisch(!) möglich ist. Also kurz überlegt, das Blechgehäuse peinlich genau vermessen und folgende Skizze angefertigt. Danach ab in den Bastelkeller und schneiden, schleifen, polieren.
Nun müssen die Teile irgendwie auch zusammen. Zwei Möglichkeiten: kleben oder schrauben. Kleben hat einige grundlegende Nachteile: Das Gehäuse lässt sich bei Bedarf nicht mehr öffnen. Ein ungeübter Bastler verschmiert alles sekundenschnell. Darüber hinaus muss man beim Zusammenbau der gesamten Schaltung eine feste Reihenfolge beachten. Wenn man sich schon entschließt zu kleben, dann würden wir nur zum ACRIFIX raten. Silikon ist zwar auch schön durchsichtig, hält aber nur in seltenen Fällen gut. Herkömliche Klebstoffe scheiden aus, weil diese spätestens mit der Zeit verfärben. Wir schrauben lieber und greifen zu den 6mm-M2-Senkkopfschrauben (5mm ist auch kein Problem). Wer keinen Gewindeschneider besitzt, bastelt sich einen Ersatz. Dafür nehmt ihr am besten die gleiche Schraube und schneidet mit einer Trennscheibe des Dremels an zwei gegenüberligenden Seiten des Schraubengewindes schmale Grate (längs der Schraube). Zur Not lässt sich auch dieser Schritt sparen. Wie auch immer, am Ende schneiden wir das Gewinde mit der eigentlichen Schraube. Wichtig ist halt nur die Führung zuvor nicht zu schmal zu gestalten. Bei einer M2-Schraube reicht eine 1.9mm-Vorbohrung aus, bei unter 1.8mm kommt sogar der Gewindeschneider durcheinander.
Die Skizze oben enthält bereits einige Vorschläge zur Positionierung der Schrauben. Den Rest erledigt man mit viel Zeit und Geduld.
Theoretisch wäre das Gehäuse nun fertig, es lässt sich zusammenschrauben und bewundern. Und seid euch sicher, es ist ein schöner Anblick, der die Mühe mehr als rechtfertigt.
|
