Schaltung

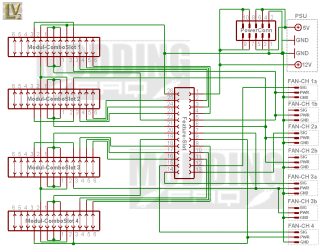

Mainboard
Löten

Das Löten an sich ist beim Mamaboard eher unkompliziert. Es gibt weder hitzeempfindliche elektronische Bauteile, noch muss das vorgeschlagene Layout punktgenau eingehalten werden.

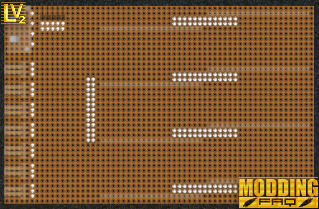

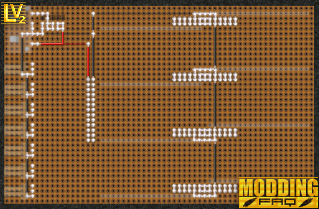

Wer mit Layoutskizzen nicht klar kommt, der lötet einfach nach der Skizze unten und positioniert seine Leitungen nach Lust und Laune.
Wie immer gilt:
unser Layout ist lediglich ein gut gemeinter und durchdachter Vorschlag.

Anlicken zum Vergrössern !!!

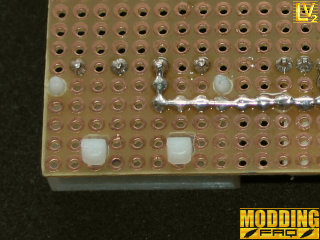

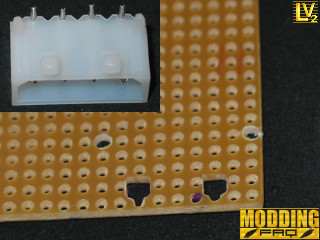

Bei der LV1 hatten wir Probleme mit dem Stromversorgungsstecker. Dieser saß oft locker und machte auch sonst nicht unbedingt den besten Eindruck. Damit ist nun Schluss. Denn bei der LV2 haben wir uns gleich für die Printausführung des Molex-Anschlusses entschieden. Dass dieser auf die Platine gelötet werden kann, müssen wir entsprechende Änderungen vornehmen. Wir demonstrieren die notwendigen Schritte am Beispiel der Reichelt-Version des Steckers. Dieser hat außer den Lötanschlüssen auch 2 Halterungsnasen und 2 Stabilitätsstifte. Sowohl für die Nasen als auch für die Stifte müssen wir ein Paar Löcher in die Platine bohren. Anschließend den Stecker erst mit den Nasen in die Platine einsetzen, dann die Stifte eindrücken. Werden die Pins angelötet, so sitzt der Stecker bombenfest.

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

Das war auch schon der langweiligste Schritt. Nun einfach die Layoutskizzen verfolgen und genug Zeit reservieren, damit auch das Ergebnis stimmt.

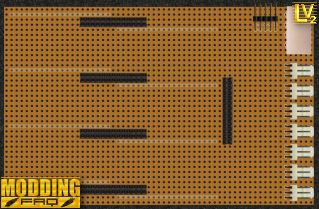

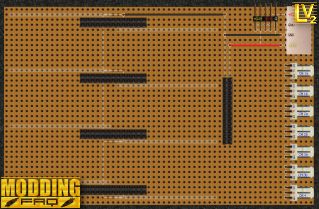

Nachdem der Stecker nun fest sitzt, positionieren wir die Modulslots (auch den Erweiterungsmodul-Slot), die Lüfterterminals und den Powercord-Stecker und löten diese fest. Die schmalen halbdurchsichtigen Flächen neben den Modulslots markieren die Projektionsflächen, welche die Modulplatinen auf das Mamaboard werfen. Im Klartext: man stelle sich vor, das wären die eingesetzten Module.

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

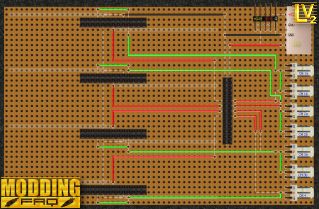

Als Nächstes sind die Versorgungsleitungen dran. Dabei ist für die Modulslots nur die Masse interessant. Ihre Spannung bekommen die Module über den Verbindungs-/Feature-Slot bzw. über die Verbindungsleitungen von der Frontblende. Diese wird ihrerseits großzügig von dem Powercord(-Stecker) mit "Wasser und Brot" beschenkt.

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

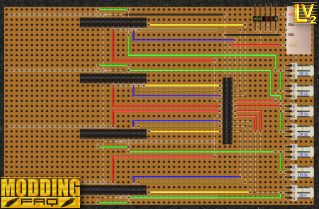

Die Farben der Drahtbrücken sind zumindest bei diesem Tutorial, so weit möglich, genormt (näheres dazu z.B. in der Modulspezifikation zu den Spannungsmodulen). Wir haben uns einfach 2 Meter einer ISDN-Leitung (8-adrig, farbcodiert) aus dem nahegelegenen Baumarkt geholt. Wer nichts hat, benutzt halt was da ist.

Die isolierten Drahtbrücken auf der Kupferseite dienen lediglich den optischen Zwecken. Sie können und dürfen nach Möglichkeit und Bedarf durch normale Lötbrücken ersetzt werden (natürlich Nichts für uns *g*).

Die roten Leitungen, die vom Feature-Slot zu den Modulslots gehen, liefern die besagten 12 Volt an die Module. Diese sind nur(1) im ADJ-Zustand aktiv (d.h. nur, wenn die Spannung geregelt werden soll). Die grünen Leitungen sind die Ausgänge der Spannungsmodule und leiten die geregelte Spannung sowohl an die Lüfter (nur ADJ-Zustand) als auch an die SIG-Eingänge der Visualisierungsmodule. Die roten Leitungen auf der anderen Seite des Feature-Slots liefern 12 Volt direkt an die Lüfter. Aber auch nur dann, wenn der "berühmte" OVERRIDE-Zustand aktiv ist (d.h. die Lüfter können nicht geregelt werden, sondern bekommen volle 12 Volt zur Verfügung).

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

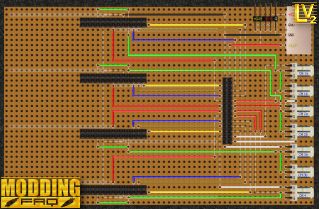

Die gelben, beigefarbenen und blauen Leitungen sorgen lediglich dafür, dass die Potis in der Frontblende die Steuerung auch regeln. D.h. wir verbinden die Potileitungen der Module (siehe Spezifikation der Spannungsmodule) mit dem Feature-/Verbindungssslot. Der Verbindungsstecker erledigt den Rest.

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

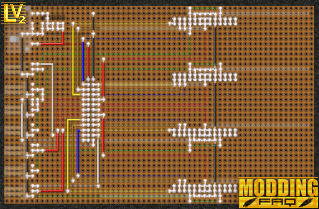

Unser Mamaboard ist an dieser Stelle prinzipiell schon fertig. Für einen erfolgreichen Betrieb ohne Erweiterungsmodule, die den Drehzahl-Impuls der angeschlossenen Lüfter auswerten, benötigen wir keine weiteren Lötschritte. Die weissen Leitungen verbinden den Featureslot mit den Drehzahl-Ausgängen der Lüfterterminals. Da wir in unserem Erweiterungsmodul-Repertoire auch ein Stillstand-Warn-Modul eingeplant haben, musste das Mamaboard entsprechend angepasst werden.

Anlicken zum Vergrössern !!!  Anlicken zum Vergrössern !!!

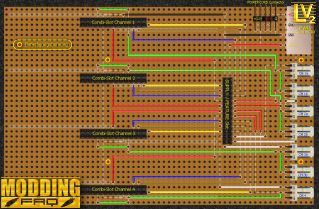

Zum Schluss bieten wir noch eine komplette Übersicht mit der Beschreibung aller angesprochenen Slots und Stecker. Zusätzlich werden einige Befestigungsstellen markiert. Diese sind aber nur für diejenigen interessant, die später ein Gehäuse für die Steuerung bauen. Mit der Befestigung des Mamaboard im Gehäuse beschäftigen wir uns aber ebenfalls später. Habt ihr euch soweit wirkliche Mühe gegeben, so entsteht ein Mainboard, welches in punkto Aussehen der Layout-Version auf den Bildern in Nichts nachsteht. Die Abweichungen im Layout sind zu vernachlässigen. So wurde z.B. der PowerCord-Stecker etwas nach innen verschoben, damit später noch etwas Platz neben dem Mamaboard für den geplanten Lüfter freibleibt.
