LasVegas 2 - LüftersteuerungLasVegas 2 - Lüftersteuerung

LasVegas 2 - Lüftersteuerung
Schaltung
Mainboard
Extras

Extras für die Verbindungsleitungen

Der nachfolgende Schritt ist optional. Wir wollten die zuvor erstellten Leitungen nicht einfach so in dem Plexi-Case rumliegen haben und da kam die Idee eine Art Halterungsmasten zu basteln, die all die Strippen sauber und schön gerade nach vorne führen und dabei das Innenleben zusätzlich etwas aufwerten. Natürlich kommt auch diesmal Plexiglas zum Einsatz. Die Frage nach der Anzahl solcher Halterungen ist schwierig zu beantworten. Normalerweise reichen zwei Stück pro Seite (links das PowerCord, rechts die Leitungen des Verbindungssteckers). Aber genug geredet, ran an den Speck...

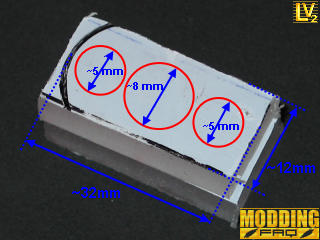

Wir benötigen vier 15x40 mm² grosse Plexiglas-Plättchen. Die Stärke des Plexi sollte 4mm nicht unterschreiten, denn wir wollen die fertigen Halterungen am Ende auch anschrauben können. Ok, dann doppelseitiges Klebeband nehmen und paarweise zusammenkleben, die Schutzfolie kann ruhig dran bleiben. Bereits jetzt könnten wir die späteren Bohrstellen für die Leitungen vorplanen. Als Nächstes klemmen wir die beiden in den Schraubstock und feilen daran, bis ein 13x32 mm² grosses Rechteck entstanden ist.

Wir zeigen die Arbeitschritte nur für die Halterungen der rechten Seite, bei den PowerCord-Halterungen (falls erwünscht) verfährt man analog.

keine Detailansicht !   Anlicken zum Vergrössern !!!

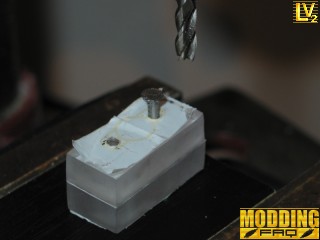

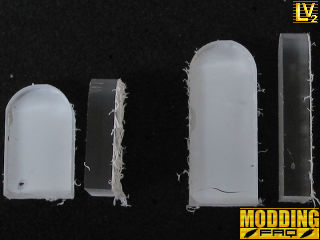

Theoretisch könnte man es nun bei der äusseren Form belassen und bräuchte nur noch die Löcher zu bohren. Für die Fleissigen unter uns schlagen wir aber einen weiteren Zwischenschritt vor. Und zwar die Spitze abrunden. Dabei gibt's wieder mal mehrere Möglichkeiten. Eine ist: mit Feile arbeiten, die andere ist komplizierter. Wir benötigen einen Tischbohrer, einen Fräsaufsatz und irgendwas zum Drunterlegen. Suchen uns einen Nagel oder eine Schraube aus und bohren in der Mitte der späteren Leitungsführung (Nr.1) ein entsprechend breites Loch. Anschließend nageln/schrauben wir die Plexiplättchen an z.B eine Holzunterlage. Den Tischbohrer anwerfen ;) und das Plexiplättchen vorsichtig (schön festhalten) so drehen, dass der rotierende Fräsaufsatz die eine gewünschte Kante des Plexiglases halbkreisförmig abträgt. Anschliessend mit Sandpapier verschönern. Gleich danach die eingezeichneten Löcher bohren und erst dann die Plättchen trennen.

keine Detailansicht !   Anlicken zum Vergrössern !!!

Seid beim Fräsen und Bohren der Löcher besonders vorsichtig. Das zuschnelle Absenken des Bohrers in das Plexi bewirkt u.U. dass dieser sich darin verkantet und das Plexi aus dem Schraubstock (auf keinen Fall mit der Hand festhalten) mit einer extremen Wucht herausreisst. Die Kanten des Plexi verhalten sich im rotierenden Zustand wie Messerklingen und haben uns bei einem ähnlichen Arbeitsschritt den Zeigefinger fast bis zum Knochen aufgeschlitzt. Aua...

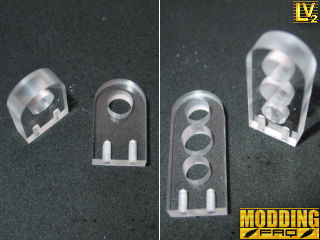

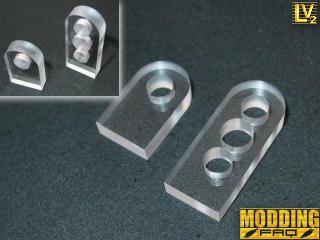

Anschliessend müssen wir noch überlegen, wie die Halterungen im Case befestigt werden sollen. Möglich wäre das Kleben oder das Schrauben. Kleben ist klar, fürs Schrauben müssen wir ein entsprechendes Gewinde reinschneiden. Wer das Werkzeug hat ist fein raus, der Rest wird mit einer Opfer-Schraube gemacht. Beispiel: bei einer M2 Schraube, reicht es ein 1.9 mm - breites Loch zu bohren, anschliessend "jagen" wir eine Schraube rein. Eigentlich ganz einfach und sieht auch schick aus und lässt sich jederzeit ausbauen. Für die Desorientierten unter uns - der eigentliche Zweck der Halterungen auf dem Bild rechts.

keine Detailansicht !   Anlicken zum Vergrössern !!!

Befestigung des Mainboard' im Gehäuse

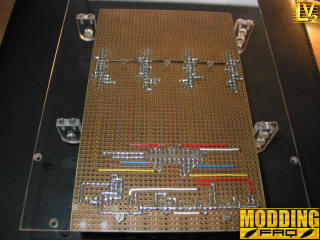

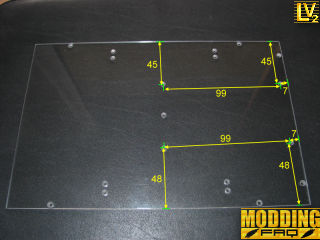

Wie bereits beim Löten erwähnt, haben die Befestigungslöcher im Mainboard nur dann Sinn, wenn ein Gehäuse für die Steuerung vorhanden ist. Wir schlagen vor, das Mainboard, wie auch die Halterungen für die Verbindungsleitungen, an den Gehäuseboden zu schrauben. Dafür bohren wir die eingezeichneten Löcher nur soweit auf, dass danach entweder das Gewinde für die Schrauben reingeschnitten werden kann, oder, falls genug Platz bzw. überhaupt erwünscht, die Schrauben mit einer Mutter festgezogen werden können.

keine Detailansicht !   Anlicken zum Vergrössern !!!
