2 - Lüftersteuerung Löten Im Unterschied zu den Spannungsmodulen wird vermutlich keines der Visualisierungsmodule mit einem Kühlkörper ausgestattet werden müssen. Dies bedeutet zwar generell mehr verfügbaren Platz auf der Modulplatine, beim vorgestellten LM3914-Modul bleibt er jedoch trotzdem knapp. Allein die LED-Anschlussleiste (CON2) und das IC nehmen fast 1/3 der Fläche ein. Die beiden Trimmer (RV1,RV2) und der ELKO (C2) belegen den Rest. Dass es "Schlimmeres" gibt, beweist ein Blick auf Falzo`s No-Drop-Modul. Genug geheult....los geht's!

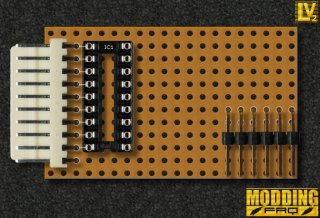

Als Erstes positionieren wir die LED-Anschlussleiste (CON2), den IC-Sockel (hier bereits darauf achten, dass die Pin1-Kerbe nach unten ausgerichtet ist) und den Modulstecker (CON1). Um sicher zu gehen, dass alles schön gerade sitzt (Gruß an alle Perfektionisten), löten wir zunächst nur die Eck-Pins an, justieren bei Bedarf und verlöten dann die restlichen Pins. Bereits in diesem Schritt verbinden wir die benachbarten Pins der LED-Anschlussleiste mit den dazugehörigen am IC-Sockel.

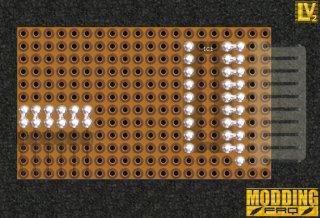

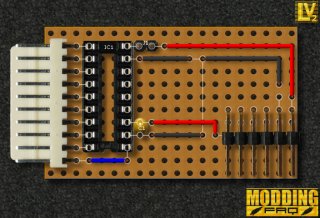

Als Nächstes verlegen wir die Drahtbrücken zur Spannungsversorgung (12 Volt, Masse). Nebenbei finden der Tantal-Kondensator und die Jumperleiste ihren Platz. Die blaue Drahtbrücke verbindet den letzten freistehenden Pin der LED-Anschlussleiste mit dem Pin1 des IC. Drahtbrücken haben einen kosmetischen Vorteil gegenüber den Litzen, sie lassen sich schöner biegen und leichter löten.

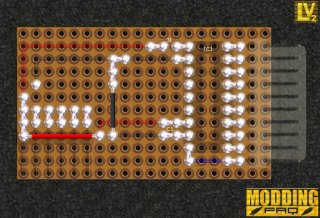

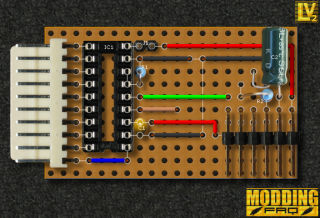

Der Tantal-Kondensator ist streng genommen optional. Laut Datenblatt besteht eine Notwendigkeit erst dann, wenn die LED-Versorgungsleitung länger als 6 Zoll (ca. 15cm) ist. Wird er doch verbaut, so ist unbedingt auf die Polarität zu achten, sonst fliegt euch das Ding gleich beim ersten Test um die Ohren oder in die Augen (ist kein Witz!). Alternativ wird im Datenblatt zum LM3914 anstelle des Tantal-Kondensators ein Aluminium-Elko empfohlen (bei Reichelt in Form von SMD-Elkos).

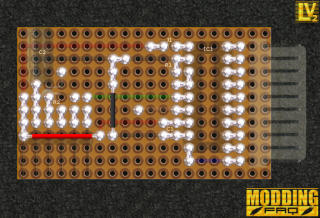

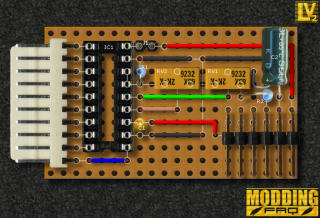

Gleich danach verlegen wir die fehlenden Drahtbrücken, löten die beiden Widerstände (R1, R2) und den Elko (C2) ein. Es ist prinzipiell egal, ob der Elko (auf die Polung achten!) liegend oder stehend angebracht wird, alles eine Frage des persönlichen Geschmacks und der Elko-Abmessungen. Außerdem kann dieser komplett ausgelassen oder auch durch eine beliebige ungepolte Variante ersetzt werden. Und noch ein paar Worte zum R1-Widerstand. Genau dieser legt den LED-Strom auf 10mA fest. Diese reichen in den meisten Fällen aus. Aus reinem Platzmangel haben wir an dieser Stelle auf einen weiteren Trimmer verzichtet. Ist auch gut so, denn eine unsachgemäße Bedienung könnte manchen Anfängern viele teuere LEDs kosten. Wer unbedingt eine höhere Leuchtkraft möchte, ersetzt den uns uns vorgeschlagenen Wert von 1.2KOhm mit dem aus der Formel ( R1=12.5/Iref(led) ). An dieser Stelle verweisen wir noch einmal ausdrücklich auf das LM3914-Tutorial, wo jede Einstellmöglichkeit ausführlich beschrieben ist.

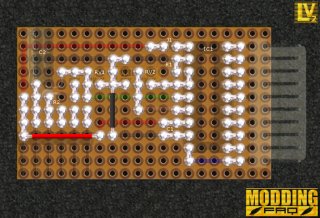

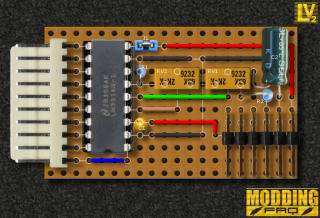

Anschließend verbauen wir die Trimmer (RV1, RV2). Analog zum LM3914-Tutorial ist der RV1-Trimmer zum Einstellen der oberen Anzeigegrenze gedacht. Mit dem RV2-Trimmer lässt sich statt dessen die untere Anzeigegrenze einstellen. Daher wollen wir an dieser Stelle nicht konkreter werden.
Die SMD-LED (D1) und SMD-Widerstand (R3) sind optional. Die LED soll im Betrieb anzeigen, ob das Modul richtig im Slot sitzt und eine Spannung anliegt. Sie ist NICHT dazu gedacht die korrekte Funktion des Moduls anzuzeigen. Darüber hinaus bringen diese Status-LEDs etwas Farbe in das Innere des Gehäuses der Lüftersteuerung, sicherlich ein zusätzlicher Anreiz ein Fenster (ähnlich wie bei CD/DVD-Laufwerken vermutlich längst der Fall ist) einzubauen oder, wie wir, das LV2-Gehäuse komplett aus Plexiglas zu basteln.
Die Bauformen/-grössen der SMDs dürfen selbstverständlich frei gewählt werden. Die von uns gewählte 1206er Reihe war bei dem wenigen frei verfügbaren Platz fast schon zu gross geraten. Wer mit dem Lötkölben gut umgehen kann nimmt die universelle 0805er Reihe. Die maximale Leuchtstärke der SMD-LEDs spielt dabei keine Rolle und hat daher keine Priorität. Denn auch mit einem 1kOhm Vorwiderstand gibt es schon reichlich Licht, das von außen durch die Frontblende der Steuerung auf keinen Fall sichtbar sein soll. Weiter mit: LED-Anschlussstecker fertigen. |
)
)
)
)
)
)
)
)
)
)
)
