LasVegas 2 - Lüftersteuerung
Schaltung
Module
Visualisierungsmodule
LM3914-Modul [1] [2] [3]

LED-Anschlussleitung fertigen

Zum Schluss basteln wir noch die fehlenden LED-Leitungen, die vom Modul an die Frontplatte führen. Wir verwenden das beliebte 10-adrige farbcodierte Flachbandkabel und Stecker der PSK-Serie.

Hier wird lediglich eine(!) mögliche Kabel-Stecker-Kombination beschrieben. Selbstverständlich dürfen auch andere beliebige Litzen/Kabel/Leitungen und Stecker verwendet werden.

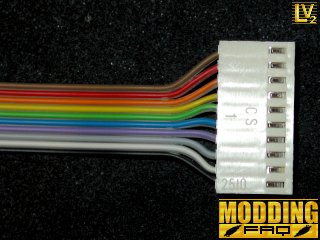

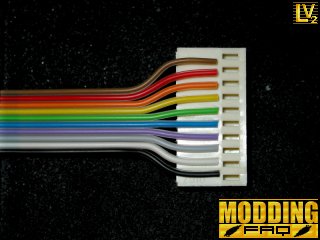

Um ein anständiges Ergebnis zu bekommen, nehmen wir das eine Kabelende und trennen erstmal die einzelnen Adern auf der Länge von 3-4 cm voneinander. Danach kann man diese schon mal in die Stecker-Kupplung stecken, damit sie richtig gebogen sind. Wenn wir die Kupplung wieder abziehen, sind die Adern nun alle unterschiedlich lang. Also nochmal einen finalen Cut ansetzen, so dass ihr ungefähr folgendes Resultat bekommt.

Jetzt noch die PSK-Kontakte drauf. Die entsprechenden Stellen müssen selbstverständlich abisoliert werden. Den Rest erledigt eine ganz normale Crimpzange???

Anschließend alles endgültig zusammenstecken, das Kabel nach 20-25 cm abschneiden und die ganze Prozedur noch für die restlichen Module wiederholen.
