2 - Lüftersteuerung
Frontblenden
Classic
II
Montage
[1] [2] [3]
[4]
Vorbereitungen
So, jetzt bauen wir endlich alles zusammen. Wir benötigen
Trägerplatten,
LED-Fassungen,
Plexi-Drehknöpfe
und folgende Bauteile:
Menge |
Bezeichnung |
Reichelt BestellNr. |
Eska Art.Nr. |
Skizze/
Layout |
Bemerkung |
Preis (Reichelt) |
4 |
2.2KOhm Potentiometer |
P6M-LIN 2.2K |
-- |
P1-P4 |
linear |
4 x 0.53 € |
4 |
Schalter |
MS 500H |
638 |
SW1-SW4 |
2-poliger Ein/Aus/Ein Schalter, WICHTIGE
Hinweise |
4 x 1.48 € |
4 |
Blaue 5mm LED |
LED 5-2000 BL |
111 |
D1-D4 |
Status-LEDs für Drehknöpfe(ADJ-Zustand) |
4 x 0.99 € |
4 |
Rote 5mm LED |
LED 5-4500 RT |
131 |
D5-D8 |
Status-LEDs für Drehknöpfe(OVERRIDE-Zustand) |
4 x 0.20 € |
4 |
430 Ohm Widerstand |
METALL 430 |
-- |
R1-R4 |
Vorwiderstand für die Status-LED(ADJ-Zustand) |
4 x 0.08 € |
4 |
470 Ohm Widerstand |
METALL 470 |
-- |
R5-R8 |
Vorwiderstand für die Status-LED(OVERRIDE-Zustand) |
4 x 0.08 € |
10 |
SMD-LED |
SMD-LED 0805 BL |
321 |
B1-B10 |
andere Farben und Gehäuseformen möglich |
10 x 0.53 € |
1 |
10 Ohm 1 Watt Widerstand |
1W 10 |
-- |
R9 |
nicht unter 0.5 Watt |
1 x 0.15 € |
40 |
Rote 3mm LED |
LED 3-3500 RT |
230 |
L1-L40 |
zum Bestücken der LED-Fassungen |
40 x 0.20 € |
1 |
Schrumpfschlauch |
SDH 1,6 SW |
-- |
-- |
damit es auch ordentlich aussieht |
1.20 € |
1 |
Printstecker |
PSK 254/2W |
|
|
Gegenseite zu PSS 254/2G |
0.05 € |
1 |
Printstecker |
PSS 254/2G |
|
|
für die SMD-LEDs |
0.09 € |
1 |
Crimpkontakte |
PSK-KONTAKTE |
|
|
für psk 254/..., 20 Stück |
0.30 € |
- |
Kupferlack-Drähte |
KUPFER 0,1MM |
-- |
-- |
möglichst dünn und flexibel, für die LEDs der Hintergrundbeleuchtung |
1.55 € |
- |
Litze |
-- |
-- |
-- |
zum sonstigen Verdrahten |
-- |
Gesamt: |
30.08 € |
Stand: 17.02.2004 |
Darüber hinaus brauchen wir einen klaren Kleber (Acryl, Alleskleber),
Heißkleber, Alufolie, Weisslack-Spray.
LED-Fassungen
Zunächst reinigen wir die Rückseite der LED-Fassungen
penibel mit Alcohol, kleben sauber ab und lackieren diese mit weisser Farbe.
|
Es ist möglich, die Rückseite zunächst mit Sandpapier anzurauen,
damit die Farbe besser hält. Allerdings solltet ihr dann auch mind.
die 400er Körnung nehmen. Je feiner um so besser. Erfahrungsgemäß
ist aber unsaubere und nicht die glatte Oberflläche die Ursache Nr.1
beim Lacksplitt. |
Wichtiger Aspekt ist die optische Entkopplung von der Trägerplatte,
weil sonst das Rote der LED-Fassungen sich an den
Randbereichen mit dem Blau der Frontplatte zu einem
evtl. nicht erwünschten Violett vermischt.

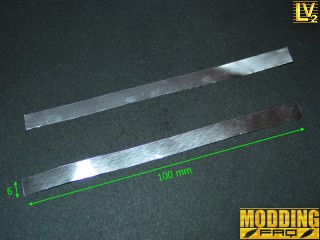

In unserem Fall unerwünscht. Also nehmen wir die Alufolie, rechnen etwas
im Kopf (2*Pi*Radius der Fassung) und schneiden daraus vier 6 x 100 mm grosse
Streifen aus. Diese kleben wir anschliessend mit dem Kleber unserer Wahl um
die Kontakt-Fläche der jeweiligen LED-Fassung herum.
|
Unbedingt darauf achten, das man keinen Kleber nimmt, welcher sich mit
der Zeit verfärbt. Sonst "schimmelt" die Frontplatte mit
der Zeit. Die aktuellen transparenten Alleskleber von UHU gehören zur
guten Wahl. |

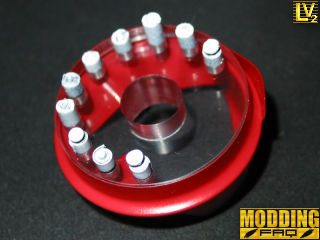

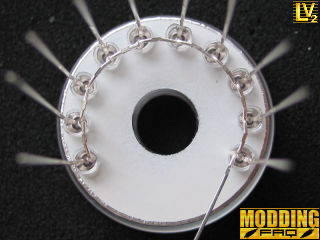

Nun die 40 roten 3mm-LEDs rausholen und für jede LED-Fassung
jeweils 10 LEDs reinstecken. Die LEDs an sich müssen in der Regel nicht
in die Fassung geklebt werden. Wenn diese aber nicht fest drin sitzen, dann
ist ein transparenter Alleskleber auch hier euer bester Freund. Aber Vorsicht:
nach Möglichkeit sollte die Lackierung von vorhin dadurch nicht in Mitleidenschaft
gezogen werden. Die Anoden kommen später an die 5Volt-Leitung.
Alternativ sind auch 12 Volt ohne zusätzliche Vorwiderstände problemlos
möglich, allerdings "schwitzen" die Visualisierungsmodule umsomehr.

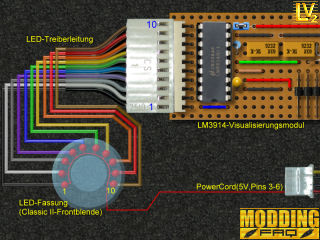

Die Kathoden werden indes mit den LED-Zuleitungen verlötet, so dass folgende
Beschaltung zustandekommt:
Am Ende sollten wir noch etwas Platz für die Potis finden.
Dazu aber später mehr.
|
