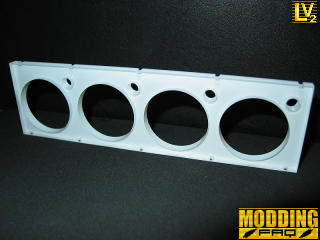

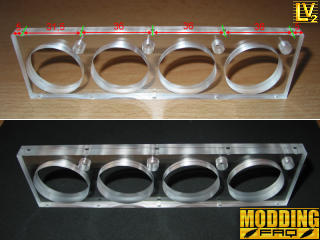

2 - Lüftersteuerung Trägerplatten Jaja, die Trägerplatten. Manche fragen sich an dieser Stelle nochmal, wozu wir eigentlich 2 "Schichten" brauchen!? Die Lösung ist einfach. Die hintere 3mm-Trägerplatte darf nach Belieben angebohrt und mit weiteren Halterungskomponenten verklebt werden, ohne dass wir all die unschönen Spuren an der eigentlichen vorderen Trägerplatte mitbekommen. Nochmal kurz und schmerzlos: die vordere Trägerplatte wird durch die Hintere mit dem Case verbunden. Denjenigen, die alle bisherigen Schritte, inbesondere den zur Herstellung der Trägerplatten, bedingungslos mitgemacht haben, empfehlen wir aber die Erklärungen davor gleich wieder zu vergessen, damit wir sofort loslegen können. Also, die fertigen Trägerplatten nehmen und mit Dremel oder Tischbohrmaschine an den im Bild eingezeichnete Stellen max. 1.5 mm tiefe und max. 2 mm breite Löcher ausfräsen (oben und unten). Im Unterschied zur LV1 benutzen wir zur Ausleuchtung der Frontpanel die SMD-LEDs. Dafür müssen wir die Trageplatte nicht so tief aufbohren, als dies bei einer 3mm-LED der Fall sein müsste. Durch die Menge und geschickte Platzierung bekommen wir aber doch eine befriedigende Ausleuchtung, trotz der Käseloch-Form der Trägerplatte. Interessant dürfte etwas Anderes erscheinen. Die SMD-LEDs werden vollständig in die Trägerplatte versenkt und müssen ja auch irgendwie verdrahtet werden. Dafür fräsen wir am Besten keine Löcher sondern Kanäle (Rinnen). Noch bevor wir die SMD-LEDs reinkleben, lackieren wir die Rückseite der vorderen Trägerplatte. Hätten wir diese davor, zusammen mit den Drehknöpfen und LED-Fassungen lackiert, so wäre die Farbe beim Ausfräsen der SMD-LED-Kanäle sicherlich an einigen Stellen abgesplittert. Wichtig: lackiert wird nur die Rückseite, d.h. den restlichen Bereich sollte man sorgfältig abkleben bzw. die Trägerplatten nachträglich mit Nagellackentferner und Co. reinigen. Ein Paar Stunden sollte man nach dem Sprayen schon warten. In
dieser Zeit befassen wir uns besser mit den SMD-LEDs. Kurz die Charakteristik angeschaut:
es werden 3.5 Volt bei 30mA pro LED benötigt (eigentlich zuviel). Sollte
man die Platzprobleme aussen vor lassen, so wäre je einzelner Widerstand
pro LED die sauberste Lösung, wenn auch die Mühseligste. Bei 5 Volt
Versorgungsspannung wird aus einer Reihenbeschaltung ebenfalls nicht viel erreicht.
Es gibt aber noch eine weitere Möglichkeit: Die LEDs parallel an einem
gemeinsamen
Vorwiderstand betreiben. Wichtigste Voraussetzung ist ein dickerer 5 Ohm-Widerstand.
Mindestens 0.5 Watt an Verlustleistung sollte er schon abkönnen. Also Kupferlackdraht
oder Ähnliches nehmen und die LEDs parallel zueinander und im ausreichendem

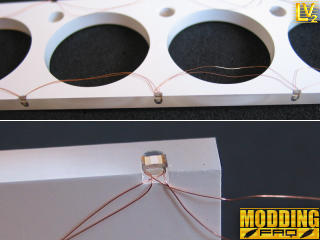

Abstand voneinander zusammenlöten. Zum besseren Verständnis die Skizze

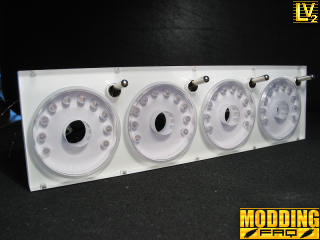

Ist die Lackierung von vorhin trocken, dann die Platte holen und die LEDs in die dafür vorgesehene Löcher reinkleben. Im eigenen Interesse sollte man sauber kleben und zusehen, dass der Kleber die Hintergrundlackierung nicht beschädigt. Geklebt wird mit AcryFix, klarem Alleskleber oder mit Heisskleber(wenn man gut damit umgehen kann). Vorteil des Heisklebers ist, dass dieser beim "Trocknen" volumenmässig nicht abnimmt, sich eine gewisse Zeit modellieren lässt und bei beschädigten LEDs "chirurgische" Eingriffe erlaubt. AcryFix hält für immer. Im Notfall wird man die kaputte LED ausfräsen müssen.
Anschliessend nochmal kurz kontrollieren, ob noch alle LEDs "leben" und die Verdrahtung noch intakt ist. So, langsam aber sicher kommen wir auf die Zielgerade, also die letzten Reserven motivieren. Die vormontierten LED-Fassungen müssen wohl oder übel geklebt werden. Im eigenen Interesse sollte man sauber kleben und zusehen, dass der Kleber die Hintergrundlackierung nicht beschädigt.

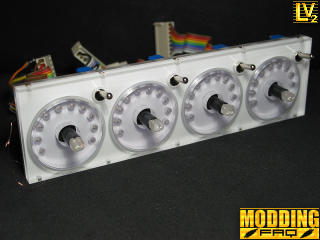

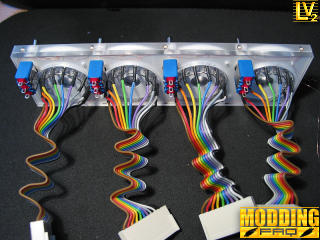

Der Poti kann nun in die LED-Fassung eingesetzt werden. Wurde bisher nach Anleitung gebohrt, so muss der Poti nicht geklebt werden, sondern lässt sich mit leichtem Druck in die LED-Fassung reinpressen. Sitzt dabei sehr fest und lässt sich auch jederzeit wieder rausnehmen. Zur Not hat man immer noch den Alleskleber. Wie tief der Poti in die LED-Fassung eingepresst wird, hängt natürlich von der Länge des Potischafts und der Tiefe der Drehknöpfe ab.
Anschliessend nur noch die Drehknöpfe aufsetzen. Wir verzichten zunächst darauf, sondern löten zunächst alles fertig und setzen die Drehknöpfe erst dann auf, wenn die gesamte Schaltung funktioniert. Voila......der mechanische Part ist hier abgeschlossen. |
)
)
)
)
)
)
)
)
)
)
)
