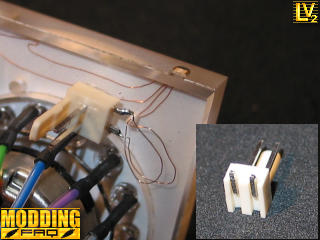

2 - Lüftersteuerung Anschluss für die Hintergrundbeleuchtung Damit die extrem dünnen Leitungen der SMD-LEDs nicht nach einiger Zeit abreissen, sollte man einen entsprechenden Stecker direkt auf der Trägerplatte montieren. Dafür nehmen wir einen PSK254-2 Stecker, knicken seine Kontakte direkt nach dem Austritt aus dem Plastik nach vorne ab, löten die Kupferdrähte dran und erst danach kleben wir diesen mit ausreichenden Randabständen auf die Trägerplatte. Die gewinkelte Version des Steckers geht zwar auch, aber dann müssen ihre Kontakte erst verschoben und dann auf der Kupplungsseite gekürzt werden. Den Anschluss der SMD-LEDs haben wir bereits auf der vorherigen Seite besprochen.

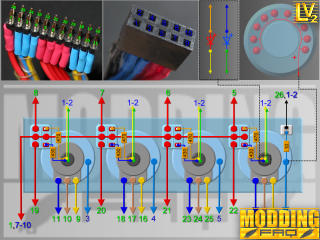

Dann einfach die Leitungen nach der unteren Skizze an die Frontpanel löten. Nun aber aufgepasst. Rechts ist ein Lötschritt gezeigt, der in der Skizze NICHT berücksichtigt ist und der lediglich dafür sorgt, dass die Visualisierung-LEDs auch im Override-Zustand leuchten. Ohne die Diode leuchtet nur die rote Status-LED und leider auch immer noch die StandBy-LED(siehe LV2-Bugs).

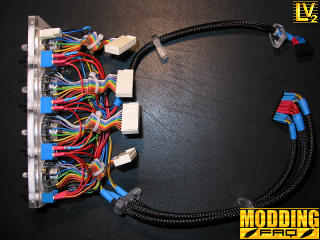

Irgendwann ist die Frontpanel doch fertig gelötet. Die Lötverbindungen sollte man sorgfälltig mit Schrumpfschlauch isolieren. Denn dann ist es nicht nur sicher, sondern auch optisch ansprechend.
Funktioniert die Frontpanel im gewünschten Maße, so sollten spätestens jetzt die Drehknöpfe aufgesetzt und die Panel in die gesamte Steuerung intergriert werden. Die Bilder der zusammengebauten LV2-Classic II -Steuerung findet ihr diesmal auf der Classic II- Galerieseite. Viel Spass beim Nachbauen! |
)
)
)
)
)
)
