2 - Lüftersteuerung Theorie Unabhängig davon, ob die Steuerung im eigenen Plexiglas-Gehäuse untergebracht wird oder nicht, irgendwann entsteht die Frage nach der Befestigung des Frontpanels. Es gibt zwei grundlegende Ausgangssituationen: Befestigung im PC-Gehäuse und Befestigung am Gehäuse für die Steuerung. Da wir ein Plexiglasgehäuse gebaut haben, besprechen wir auch nur die Schritte die dieses betreffen. Allerdings lässt sich das Konzept auch auf andere Situationen übertragen. Das Konzept der Befestigung am Gehäuse der Schaltung wurde bereits beim Entwurf der Trägerplatten mitberücksichtigt. Die zweite Trägerplatte ist von aussen nicht sichtbar. An dieser lassen sich daher eine Art Befestigungswinkel anbringen bzw. anschrauben bzw. ankleben. Anschliessen müssen die Befestigungswinkel nur noch mit dem Plexiglasgehäuse veschraubt werden. Im Prinzip ist es überhaupt nicht von Bedeutung, wo die Winkel angebracht werden. Wichtig ist nur, dass die Veschraubung mit der hinteren Trägerplatte die Lackierung der vorderen Trägerplatte nicht in Mitleidenschaft zieht. Ansonsten wäre evtl. nur noch der optische Aspekt von Bedeutung, aber da muss jeder selbst entscheiden. Die mit der vorderen Trägerplatte verschraubte hintere Trägerplatte ist ziemlich steif(zumindest bei 3mm Dicke) und lässt sich nur enormen Kraftaufwand verformen. Das heisst auch, dass vier Befestigungswinkel mehr als ausreichen, um die komplette Frontpanel sicher und fest an dem Gehäuse zu fixieren. Bleibt nur noch zu überlegen , welche Abmessungen und Form die Befestigungswinkel aufweisen sollten, um den oben aufgeführten Anforderungen zu genügen. Umsetzung Wie immer geben wir die Abmessungen vor.

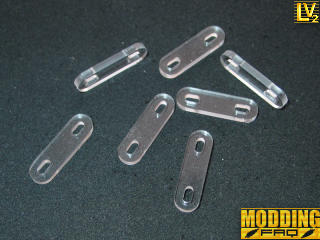

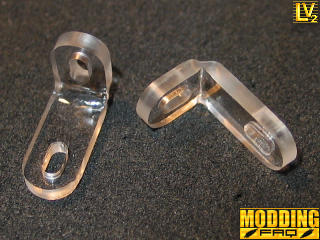

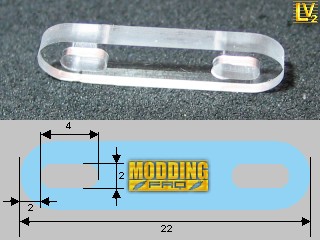

Die kleinen Befestigungswinkel-Rohlinge lassen sich relativ unkompliziert mit einer Feile herstellen. Die Löcher für die Schrauben brauchen nicht länglich zu sein. Wir haben dies gemacht, damit wir die Frontpanel bei der Montage an das Gehäuse noch etwas justieren können. Als nächstes müssen wir die Rohlinge im 90° abknicken. Dazu ist einer Heißluftpistole oder ähnliches Gerät notwendig.

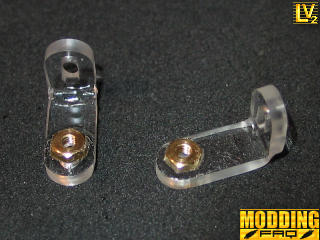

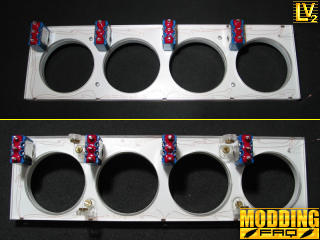

Werden die Winkel mit der Trägerplatte verklebt und nicht verschraubt, dann erübrigt sich auch das Bohren eines der beiden Löcher. Auf der Seite zum Gehäuse hin empfehlen wir eine Schraubbefestigung. So lässt sich die Frontpanel jederzeit abnehmen oder das Gehäuse öffnen. Wir verschrauben beidseitig. Dafür schneiden wir M2-Innengewinde in die Trägerplatte. Dann einfach nur die Winkel anschrauben. Auf der anderen Seite des Winkel ist es dann umgekehrt. Die Befestigungsschraube muss von aussen durch die Gehäusewand in den Winkel geschraubt werden. Es reicht aber nicht, Innengewinde in den Winkel zu schneiden. Das Plexiglas ist u.U zu dünn und nach ein paar mal Abnehmen der Fronpanel ist das feine Gewinde "abgeschliffen". Dafür kleben wir an jeden Befestigungswinkel eine M2-Mutter drauf, so dass folgendes Zwischenbild entsteht.

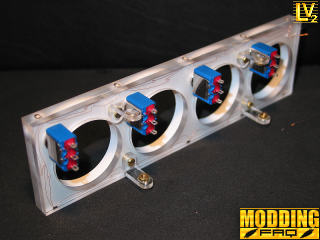

Erst jetzt sollte man die Frontpanel an das Plexiglasgehäuse anlegen und die Löcher für die Schrauben einzeichnen und bohren. Es ist deutlich erkennbar, dass wir die Winkel paarweise jeweils neben dem zweiten und dem dritten Schalter angebracht haben. Letztendlich bleibt aber die Suche nach der passenden Befestigungsstelle für die Befestigungswinkel euch überlassen.
Das war's auch schon. Viel Spaß beim Nachbauen! |
)
)
)
)
)
