LCD anschließen
Bevor man das LCD an das PIO-Port anschließt sollte man
den Rechner gegebenenfalls herunterfahren. Die Anschlußprodezur an sich
sollte wenig Probleme bereiten - vergesst die Stromversorgung nicht!
 |
Beachtet unbedingt, dass die Kurzschlüße am
Parallelport gravierende Schäden am gesamten Mainboard verursachen
können. Ältere Modelle sind besonders anfällig. Vor dem Anschliessen
des LCD an den PC solltet ihr alle Verbindungen auf ihre Richtigkeit noch
einmal sorgfältig überprüfen. |

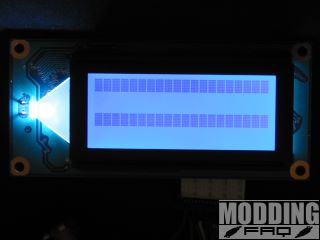

Sobald der Rechner hochgefahren ist, schauen wir nach, was das
LCD anzeigt. Es ist gut möglich, dass man absolut nichts außer der
aktiven Hintergrundbeleuchtung sieht. In diesem Fall sollte man an dem Kontrasttrimmer(VR1)
drehen, bis je nach Beschaffenheit des LCD eine oder zwei Blockreihen zu sehen
sind.
Ahh.. da haben wir die schon......
 |
Die schwarzen Balken sollten auch ohne der Verbindung zum
Parallelport zu sehen sein, soweit alles korrekt verlötet und die Trimmer
richtig eingestellt sind. |
Porttreiber installieren
Der Porttreiber wird von allen(!) LCD-Programmen benötigt,
um mit dem LCD über den PIO-Port kommunizieren zu können. Also kommt
ihr um einen Download und Installation nicht herum.
Download:
Bei der Installation sollte man immer bestätigen. Als Installationstyp
wählt der normale Benutzer am besten Typical oder Compact, bestätigt
weitere Screens und geht anschließend der Aufforderung nach einem Neustart
nach. Vergesst nicht im Bios des Rechners nachzuschauen, ob das Parallelport
in einem der folgenden Modi betrieben wird: ECP, EPP oder ECP+EPP.
LCD-Software aussuchen und einrichten
Wir sind nun an einem "sensiblen" Punkt angekommen
- LCD Programm auswählen. Es gibt mittlerweile mehrere Programme, die zum
größten Teil kostenlos im Internet verfügbar sind. Wir wollen
versuchen einige aufzulisten:
- jaLCDs
- beliebte Open Sorce Software mit großem Funktionsumfang und großer
Fangemeinde, umfangreiche Plugin-Unterstützung
- LCDHype
- erlaubt Gestaltung individueller Screens mitteils eigener Skriptsprache,
Plugin-Unterstützung
- LCDInfo
- ein frisches Open Source Projekt mit beachtlicher Hardwareunterstützung
- LCDSmatie
- ein weiteres Open Source Projekt mit allen wichtigen Grundfunktionen
- LCD Studio
- wichtigsten Funktionen und Plugin-Unterstützung
- STLCD - relativ neue Entwicklung,
geschrieben von unserem Forum-Mitglied Olaf
Stieleke. Überzeugt durch einfache Bedienung, Leistungsumfang und Performanz.
Die Reihenfolge wurde in alphabetischer Ordnung aufgestellt und
soll nichts über die Güte der Software aussagen. Wir wollen an dieser
Stelle auch nicht die Vorzüge oder Nachteile der aufgelisteten Programme
diskutieren. Und da die Geschmäcke bekanntlich verschieden sind, sollte
jeder mal die eine oder andere Software ausprobieren und für sich seinen
Liebling aussuchen. Die zur Installation und Einrichtung des gewählten
Programms notwendigen Hinweise findet Ihr immer entweder direkt auf der jeweiligen
Homepage oder in der beigelegten Readme.
Weiter mit: LCD-Software einrichten am Beispiel von STLCD
<<<
-04- >>>
|
