LCD-Software einrichten am Beispiel von STLCD [2] Und auf dem dritten Bildschirm dürft ihr euch endlich austoben, denn hier könnt ihr festlegen, was das LCD im Betrieb ausgeben soll. Dabei stechen uns aber ein Paar Begriffe entgegen: Screen und Variable. Da ihr die Begriffe bei nahezu allen LCD-Programmen findet, wollen wir diese zunächst erläutern.
Ihr seht, dass einige Screens bereits vordefiniert wurden. Ihr könnt diese also schon mal anschauen(1) und mit Hilfe der entsprechenden Schaltflächen (3 und 4) neue Screens erstellen oder nicht gewünschte Screens löschen. Jeder Screen hat vier Zeilen. Jede Zeile enthält die Anweisungen für eigentliche Ausgabe. Versuchen wir nun zunächst das Zeichenwirrwarr am Beispiel der ersten Zeile zu verstehen. CPU Temp: $MBMCPU-Temp$ °C Die blau markierten Zeichen sind einfacher Text, der von der LCD-Software unverändert auf dem LCD ausgegeben wird. Was rot markiert ist, sollte von euch nach der oberen Definition als Variable identifiziert werden. Wenn ihr die Variablen von STLCD kennt, könntet ihr diese manuell eintragen und bearbeiten. Alternativ lässt sich die Konfigurationsdatei STLCD.INI direkt mit einem Texteditor bearbeiten. Dazu lohnt sich auch ein Blick in die STLCD Kommandos.txt Doch keine Sorge, auch wenn ihr immer noch nichts verstanden habt, gibt's Hoffnung. Denn mit der Schaltfläche "Variable einfügen.." (5) könnt ihr jede verfügbare Variablen einfügen, ohne dabei die Tastatur und Gehirn *g* zu bemühen. Einfach nur klicken, bis der Zeigefinger weh tut, anschließend wird die Variable automatisch in die zuvor markierte Zeile des Screens eingefügt. Manche Variablen erfordern zusätzliche Eingaben, wie z.B. die Variable für die Ausgabe des freien Speicherplatzes. Der Bezeichnung der Variablen im Screen sieht danach zwar komisch aus, ist aber so. Die Variablen lassen sich auch hintereinander in einer Zeile platzieren und ausgeben. Unter "Formatierung" (6) könnt ihr die Ausrichtung der Ausgabe in der Zeile festlegen. Nach einer Auswahl wird ein Sonderzeichen in die Zeile eingefügt. Diesen solltet ihr allerdings an erster Stelle der Zeile platzieren, soweit nicht schon automatisch geschehen.
Den vierten Bildschirm lassen wir weg. Die von uns bisher beschriebenen Schritte reichen für einen "gesunden" LCD-Betrieb vollkommen aus. Für begeisterte STLCD-Einsteiger und Freaks sind die mitgelieferten TXT-Dateien genau das richtige Futter und beleuchten jede noch so dunkle Ecke des STLCD direkt mit den Augen des Programmierers. Also klicken wir schon mal auf "Speichern" gefolgt von einem weiteren, optionalen Klick "Beenden" und starten das Hauptprogramm STLCD.exe.
Dabei sollte das STLCD-Icon in der Tray-Leiste auftauchen, welches sich mit beiden Maustasten anklicken lässt. Mit linkem Mausklick öffnet sich das Fenster mit dem Überblick über alle Variablen in den Screens und der LCD-Simulation.
Solltet ihr bis dato keine Ausgabe auf dem LCD erkennen, so überprüft bitte, ob die Checkbox "LCD aktiv" auch wirklich gecheckt ist. Die "ListBox aktiv" aktiviert die Ausgabe der Zusammenfassung von belegten Variablen im linken Bereich des Anwendungsfensters. Der Rest dürfte klar sein. Die Hintergrundbeleuchtung lässt sich übrigens auch über den rechten Mausklick auf das Tray-Icon steuern ebenso wie das Einfrieren der aktuellen LCD-Ausgabe.

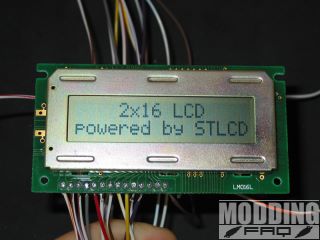

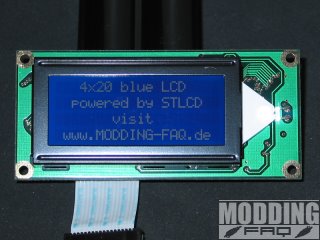

Voila! Habt ihr es geschafft? Wir wollen doch stark hoffen! Ebenso
hoffen wir, dass STLCD euch gefallen und auch überzeugt
hat! Bei Problemen könnt ihr übrigens mit doppeltem Support rechnen,
sowohl in unserem Forum
als auch im STLCD-Forum,
wo Masta
of STLCD(Olaf Stieleke) und sein tapferer LCD-Hengst Klinkerstein
( Weiter mit: Einbaumöglichkeiten, Fazit |
)
)
)
