LCD TutorialLCD Tutorial

DIES SIND ARCHIV-INHALTE und daher längst nicht mehr aktuell! Nachbau auf eigene Gefahr, es erfolgt kein Support!!!

Suchen Sie das AKTUELLE LCD TUTORIAL ??


Schritt 1: Bestellung

Man benötigt folgende Teile, die man am besten bei www.reichelt.de bestellt.
by Master of Desaster

Menge
Teile
Reichelt Bestellnummern
1
Ein DOT- Matrix LCD, am besten 20 x 4
LCD 204A LED
1
10k Ohm Drehpotentiometer
P4M-LIN 10K
1
100 Ohm Drehpotentiometer
P4M-LIN 100
1
25 Poligen D- Subminiatur- Stecker
D-SUB ST 25
1
Kappe für den Stecker
KAPPE CG25G
1
20 Adriges Flachbandkabel
AWG 28-20
1
Stromversorgungs- Stecker
SVS 5
1
Schrumpfschlauch
SDH 1,6 SCHW


Schritt 2: Löten

Weiter geht’s mit dem Löten. Dazu benutzen wir folgenden Schaltplan:



(klick to enlarge)

Ich glaube zu dem Schaltplan gibt es nicht mehr viel zu sagen.

"Ground" und "5V" gehören an Stromversorgungsstecker. Die Zick- Zack Linien stellen die Potentiometer dar. Hierbei ist es egal, wie
herum man sie anschließt, da das nur eine Auswirkung auf die Drehrichtung hat. Aufpassen solltet ihr beim anlöten des LPT Steckers,
da dieser von Vorne gezeigt wird. Am besten ihr richtet euch nur nach den angegebenen Zahlen. Nach dem Verlöten sollte die Lötstellen
des Steckers mit Heißkleber isoliert werden. Die Steckerkappe kommt auf den LPT Stecker. Falls ihr Schrumpfschlauch für die Poti's
benutzt, vergesst nicht den Schrumpfschlauch VOR dem Löten über das Kabel zu ziehen. ;)




Schritt 3: Software

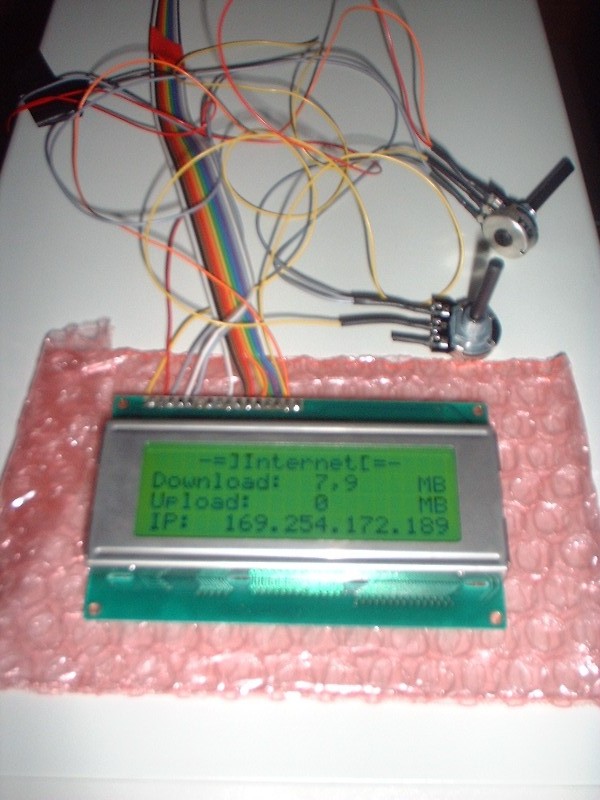

Nun kommt der große Augenblick, wo sich herausstellt, ob ihr gut gearbeitet habt.
Nach dem Anschließen, und Hochfahren des Rechners, sollte das Display in der Ersten und Dritten Zeile Schwarze Balken anzeigen.
Außerdem sollte sich der Kontrast bzw. die Helligkeit beim Drehen der Potentiometer ändern.

Soll das LCD unter Win2000/ WinNT/ WinXP benutzt werden, so muss der Port95NT Patch installiert werden, da sonst der Parallel
Port von der Software nicht angesprochen werden kann.






(klick to enlarge)




Software findet ihr unter den folgenden Links:

Port95NT Patch
LCD Center
LCD Smartie
WinAmp Plug-In von Markus Zehnder

[Master of Desaster]
