Man kann sein LCD noch optisch ein
wenig verändern, in dem man die Standard Hintergrundbeleuchtung
durch eine EL-Folie mit einer anderen Farbe ersetzt. Inspiriert wurde ich
durch unsere Partnerseite easy-mod.
Dort habe ich zum ersten mal eine Anleitung gesehen und mich sofort verliebt.
*ggg*
| Man benötigt
folgende Teile, die man am besten bei www.reichelt.de
bestellt. |
|
Menge
|
Teile
|
Reichelt Bestellnummern
|
|
1
|
LCD-Modul 20X4 mit Beleuchtung
|
LCD 204A LED
|
|
1
|
10k Ohm Drehpotentiometer
|
P6M-LIN 10K
|
|
1
|
25 Poligen D- Subminiatur- Stecker
|
D-SUB ST 25
|
|
1
|
Kappe für den Stecker
|
KAPPE CG25G
|
|
1
|
20 Adriges Flachbandkabel
|
AWG 28-20F
|
|
1
|
Schrumpfschlauch
|
SDH 1,6 SW
|
|
1
|
USB Kabel
|
AK 670-1,5
|
|
1
|
15MM FÜR 6MM ACHSE
|
KNOPF 15 GR
|
|
1
|
ABDECKMUFFE
|
DM 15 GR
|
|
1
|
FÜR 15MM KNOPF
|
DECKEL 15 SW
|
|
| Man benötigt
folgende Teile, die man am besten bei www.conrad.de
bestellt. |
|
Menge
|
Teile
|
Conrad Bestellnummern
|
|
1
|
EL-Inverter WE-50
|
184005
|
|
1
|
Leuchtfolie 138X34 mm
|
blau = 184123
rot = 184096
grün = 184111
weiß = 184084
|
|
außer dem brauchst Du:
1 Stück Plexi (ca 11cm X 22cm)
4 Schrauben (M2 15mm)

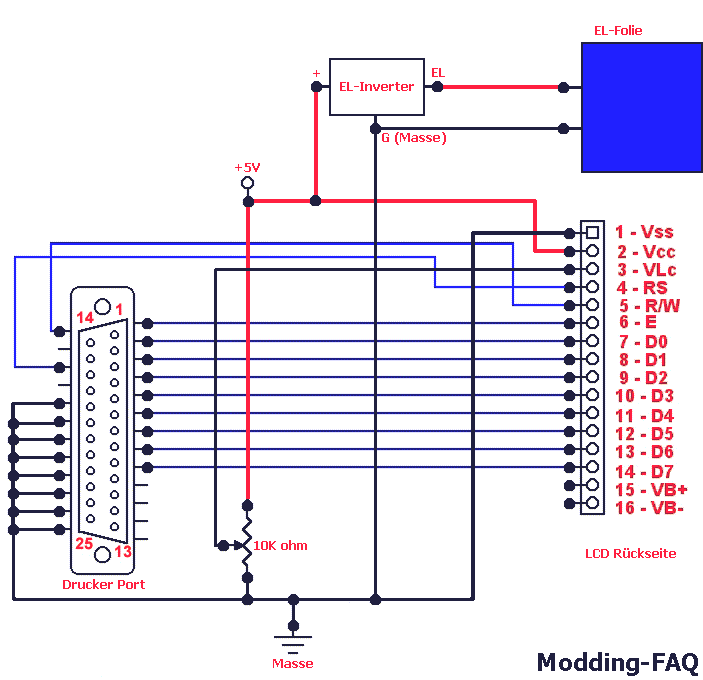

Der Schaltplan wurde angepasst.
Dies ist im Grunde ein "Aufbaumod" zum externen
LCD.
Also finden die Pin´s 15 und 16 (alte Hintergrundbeleuchtung)
keine Verwendung mehr.
Statt dessen wird der EL-Inverter angeschlossen.
Du solltest Dir auf jeden Fall eine Markierung auf das LCD kleben,
damit Du später nichts vertauscht.
Spätestens ab jetzt solltest Du sehr vorsichtig sein.
Jede falsche Behandlung kann das LCD zerstören.
Also los geht es...
Die Haken werden so auf gebogen, dass sie durch die Platine passen.
Nun kannst du den Metallrahmen einfach abziehen.
Das LCD und die Leitgummis kannst Du erst mal bei Seite legen.
Wenn Du mit einem kleinen Schraubendreher das Plättchen anhebst,
kannst Du die darunter liegenden LED´s sehen.
Das LED-Modul musst Du auslöten.
Info:
Bei einem LCD ohne Hintergrundbeleuchtung (reflektiv) befindet sich
eine Art Folie auf der Rückseite
die vorsichtig von der Polfolie (auf der sie normaler weise aufgeklebt
ist) abgezogen werden muss.
In diesem Fall ist das LCD aber mit Hintergrundbeleuchtung. Ich dachte
"ok, wird schon ähnlich sein"... weit gefehlt.
Ich hab zwar eine Ecke gelöst bekommen aber die wurde mit jedem
Millimeter den ich gezogen habe dünner und dünner.
Die Beschichtung machte einen faserigen Eindruck. Soll evtl. zur besseren
Lichtverteilung dienen.
Ich würde euch raten, die Beschichtung erst einmal in ruhe zu
lassen.
Da das LCD schon mal beleuchtet war, muss die schicht also lichtdurchlässig
sein.
Weil ich schon angefangen hatte, habe ich auch weiter gemacht und
2 Stunden meines Modderlebens damit verbracht, mit einem stumpfen
Messer die Beschichtung Millimeterweise runter zu kratzen, stets bemüht
die darunter liegende Polfolie nicht zu beschädigen.
Einige Flucherein und schmerzende Hände später...
Die Beschichtung konnte ich also vollständig ablösen und
hatte somit ein grün durchsichtiges LCD.
Aber das sollte Dir hoffendlich erspart bleiben.
Die grüne Farbe kommt durch die auf beiden Seiten aufgeklebte
Polfolie.
Das LCD (in Deinem fall noch mit Beschichtung) in den Metallrahmen
legen und die Leitgummis positionieren.
Die Modulplatine wieder mit den Haken befestigen.
Jetzt kannst Du die EL-Folie unter das LCD schieben.
Sollte sie nicht passen, musst Du sie noch zuschneiden.
Wenn Du die EL-Folie zugeschnitten hast, kannst Du sie mit dem EL-Inverter
verlöten.
Die Lötfahnen am besten mit Schrumpfschlauch isolieren
Der erste Testlauf kann gestartet werden.
Wenn alles ok ist kannst Du das LCD fertig zusammen bauen. |
