Magic FeetMagic Feet

Leds verlegen/löten, Zwischentest, Plexis kleben

Nun gehts wieder zu einem spannederem Part und zwar die LEDs. Um möglichst viele Farbgesmäcke und Gemütszustände abzudecken entschieden wir uns für eine RGB-Farbkombination. Jeweils 3 LEDs pro Fuss sollen die 3 Grundfarben: Rot, Grün und Blau abdecken. Darüber hinaus erlaubt diese Farbmischung weitere Farben, wie Gelb, Violett, Hellblau und Weiss. Dabei verzichten wir auf den Einsatz von RGB-LEDs , weil dies für unsere Zwecke u.U. zu geringe Helligkeiten aufweisen und in manchen Läden mehr kosten als 3 einzelne ultrahelle LEDs in einem guten Discount-Versandshop.

Die gesamte Oberfläche der Plexi kann beim Modden gekratzt und verunreinigt werden(wenn Spass macht). Wichtig und am Ende sichbar sind eigentlich nur die Randbereiche, diese sollten möglichst sauber und gleichmässig angeschliffen werden.

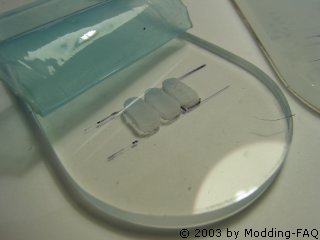

Die Lichtvertelung geschieht am Besten, wenn die LEDs in die Plexi eingelassen/reingebohrt werden. Wir brauchen also je 3 Aussparungen pro Fuß, diese fräsen wir mit einem entsprechenden Dremelaufsatz....legen die Plexis wieder zur Seite und ........

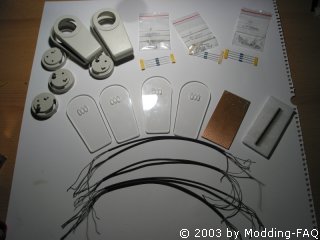

machen erstmal einen Zwischenstop. An dieser Stelle sollte man die LEDs bereits aus der Schublade*g* herausgeholt haben, Widerstände und die Platine brauchen wir erst bei dem Verteiler, aber der Übersicht wegen, nochmal mit auf dem Bild.

Also los....

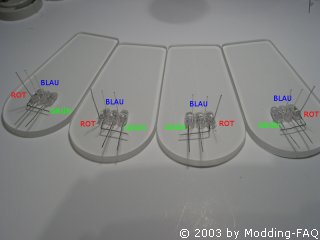

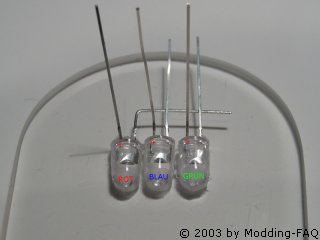

Bevor man die LEDs reinklebt, sollte man den Plus-Pol zu einer Seite abbiegen(nach oben), ausserdem sollte bei einer der äusseren LEDs der Minus-Pol nach ~1cm im 90° Winkel zur LED geknickt werden, dieser Anschluss bildet dann die gemeinsame Masse(d.h die LEDs werden über das Plus-Pol angesteuert).

Abhängig von der gewählten Steuerschaltung sollte man ganz genau überlegen, ob man die LEDs über Masse- oder Pluspol antreibt. Die "Taster als Schalter"-Schaltung z.B. ist in der Originalausführung auf die Ansteuerung über die Masse ausgelegt. Möchte man mit dieser Schaltung den Verbraucher über Plus antreiben, dann ist es ohne Drop(Spannungsabfall am Ausgang, relativ zum Eingang) nur mit relativ teuren Relais möglich. Unsere Steuerung sollte ebenfalls auf dem "Taster als Schalter"-Tutorial basieren, aber das haben wir beim basteln vergessen und die Anschlüsse der LEDs auf die Pluspol-Ansteuerung ausgelegt.

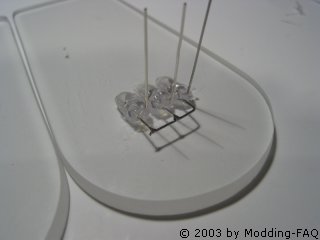

Weter geht´s.... Heiskleberpistole vorwärmen, die Plexi und LEDs am Besten kurz mit Alkohol(Wodka ist gut , Deo/Parfum ist schlecht) reinigen(*kleinesschluckchennebenbei*g*). Etwas Heiskleber in die Aussparung und zuerst die LED mit dem abgeknickten Minus-Pin reindrücken. Danach die anderen beiden. Durch die Form des LED-Gehäuses liegen die LEDs dann leicht nach unten gekippt, ist auch gut so. Den Vorgang für alle vier Füsse wiederholen und zusehen, dass man dabei nicht besoffen wird *g*.

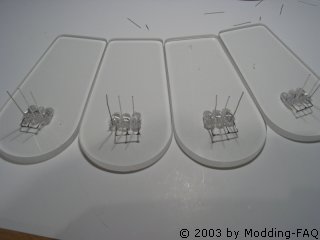

Danach den Lötkolben schnappen, die Pins der LEDs passend zuschneiden und leicht vorsichtig löten.

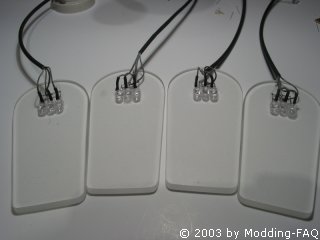

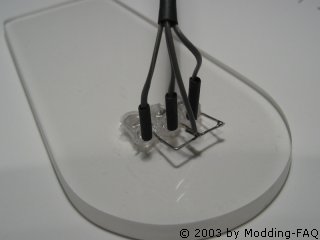

Als Nächstes werden die Zuleitungen, die wir zuvor erstellt haben, nacheinader angelötet.

Und genau hier fährt man mit den farbig codierten Kabeln besser, denn so weiss man später auch ohne einen Multimeter oder Testbatterie, welche Leitung welche LED ansteuert.

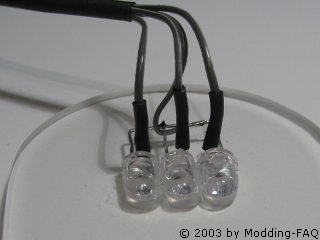

Vorsichtshalber sollte man die Lötstellen mit Schrumpfschlauch abisolieren.

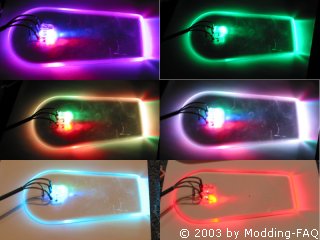

Ihr habt soweit alles fertig? Dann solltet ihr mal alle LEDs auf die Funktionstüchtigkeit testen. Dabei bekommt man eine kleinen Vorgeschmack darauf, was einen am Ende erwartet.

VORSICHT: Beim Testen am Netzteil(des PC) sollte man unbedingt Vorwiderstände verwenden. Sonst gehen die LEDs garantiert kaputt.

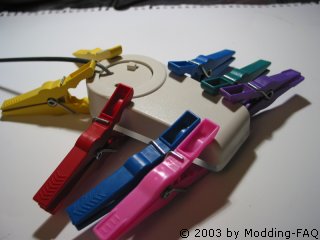

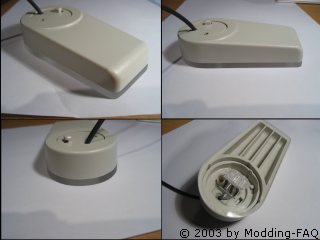

Läuft alles gut und man erholt sich vom Farbenschock, dann bleibt nur noch die Plexi mit dem Fuss zu verkleben. Wir verwenden hier einen Sekundenkleber(manche Sorten haften nicht sofort, sondern lassen Einem etwas Zeit, so kann man die Plexi gerade noch passend justieren. Aufgetragen wird lediglich auf der Aussenkante der Fussunterseite. Das hält bombenfest und man hat später die Chance, die Plexi wieder zu entfernen, wenn etwas schiefgehen sollte. Die alten guten Wäscheklammern leisten hier gute Dienste. Wer spezielles Werkzeug hat, sollte dieses auch verwenden.

Weiter mit: Leitungen verlegen, im Gehäuse befestigen.
