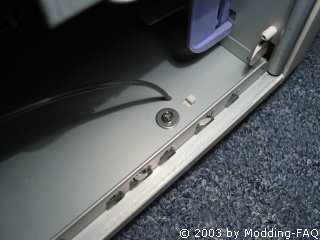

Leitungen verlegen, im Gehäuse befestigen So, nun vergessen wir die modifizierten Füße und widmen uns dem, was diese im Inneren des Case´ verursachen. Ach ja, wir gehen davon aus, dass das Wiedereinsetzen der Füsse ohne Probleme klappte. Wenn nicht, dann mit grossem Hammer nachhelfen *g*. Erwartet wird das folgende Ergebnis:
Nachdem nun die Füße festsitzen, muss der Kabelsalat aufgeräumt werden.

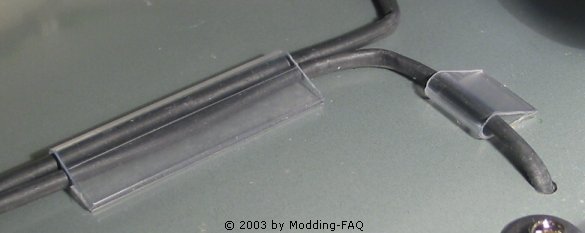

Wir machten Gebrauch von den selbstklebenden durchsichtigen Kabelführungsschienen/Cordclips(sollte man in jedem guten Baumarkt bekommen/gibbet auch bei Reichelt). Solange man diese nicht zu kurz schneidet, halten die ganz gut(bei der Zimmertemperatur zumindest *g*). Das kurze Stück rechts war schon zu klein und musste später ausgetauscht werden.

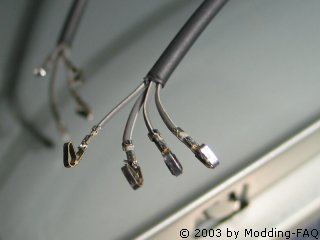

Die Überlänge sollte kein Problem darstellen, dafür hat man den Seitenschneider oder eine Schere. An jede Leitung kommt dann ein Crimp-Kontakt.

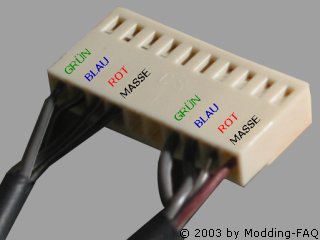

Und nun sollte man aufpassen. Wir gehen davon aus, dass ihr wisst, welche Leitung welche LED ansteuert(immer noch der gleiche Grund zu den farbigcodierten Flachkablen zu greifen). Wird Zeit je zwei Fußzuleitungen in je einer 10er PS-Kupplung zu ordnen. Die Anordnung unten gilt für beide Kupplungen.

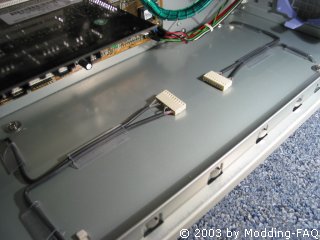

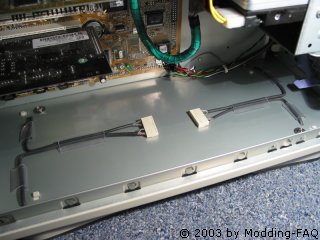

Ist dies vollbracht, dann solte es im Case danach ungefähr so aussehen:
Weiter mit:: Verteiler löten, anschliessen, Signalleitung fertigen. |
)
Wackeln die Füße
auch nachdem die Schrauben festgezogen wurde, dann sollte man die Gewinde der
Schraubenführung (Caseboden) abschleifen/kaputtdrehen/ausbohren.)
)
)
 |
