Plexi-Knöpfe fertigen In diese Abschnitt fertigen wir das "Äussere" für unsere Print-Taster. Dabei soll nicht nur die Bedienungsoberfläche vergrössert, sondern auch dafür gesorgt werden, dass die Knopfe ansprechend beleuchtet sind-sicherlich keine schlechte Idee für den Einsatz im Dunkeln.

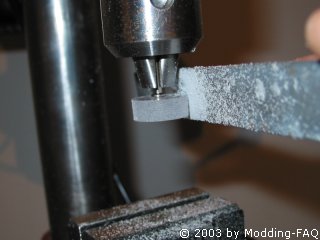

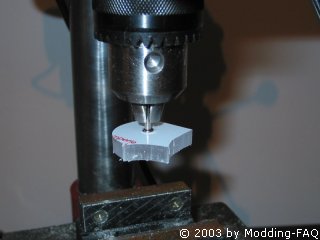

Wir benötigen drei 30x30mm² und drei 20x20mm² grosse Plexiglass-Stückchen. Die Dicke von 8mm ist optimal, weniger ist auch möglich jedoch nicht zu empfehlen. In der Mitte bohren wir eine 3mm dicke und ausreichend tiefe Führung. Nun den Stift vom Polieraufsatz senkrecht(wichtig) reindrehen, ins Bohrfutter des Tischbohrers einklemmen. Nun eine grosse Feile in den Schraubstock wie abgebildet einklemmen und zwar so, dass der Abstand von der Oberkante der Feile zur Mitte des Plexischeibe nicht weniger als 25 mm beträgt.

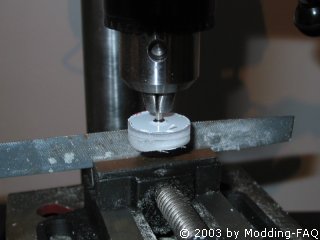

Die Tischbohrmaschine "vorwärmen" *g* und die sich nun sehr schnell rotierende Plexiplatte langsam(wichtig) gegen die obere Kante der Feile absenken. Dadurch entsteht u.U. eine ohrenbetäubende Geräuschkullisse. Darüber hinaus fliegen Hunderte von erhitzten und abgeschlieffenen Plexi-Körner herum. Daher entweder den gehörigen Abstand einhalten oder mind. Augenschutz besorgen.

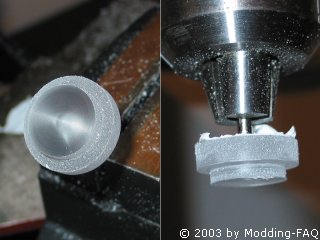

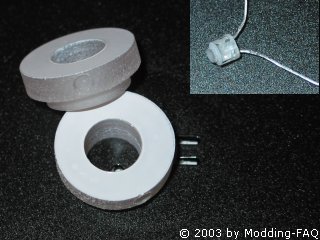

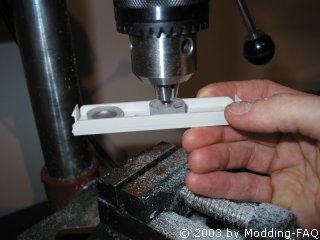

Die nun entstandene Plexi-Scheibe ist absolut rund, muss jedoch weiter "veredelt" werden,z.B. um die geschmolzenen Randbereiche abzuschleifen. Der Durchmesser der fertigen Scheibe sollte knapp unter 22 mm sein - so passt diese gerade noch auf die Unterseite einer 3.5'' Blende. Nun sollte man eine mind. 3mm hohe und genau 16mm breite Abstuffung aushobeln(siehe Bild unten links). Anschliessend eine 10mm breite Führung für die eigentlichen Knöpfe genau in der Mitte der Scheibe sowie eine max. 3mm tiefe Aussparung für die entsprechend angepassten LEDs bohren. Wer mag und braucht kann die evtl. entstandenen unsauberen Ränder mit einem feinkörnigem Schmiergelpapier nachbearbeiten. Die Rückseite anrauen und mit weiser Farbe besprühen.(unten rechts) Im Gegenzug darf man schon mal die 16mm breite Führungen in die Frontblende bohren. Die untere Einteilung ist lediglich ein Vorschlag, der freie Raum auf der rechten Seite wurde für eventuelle spätere Erweiterungen reserviert und kann im Normalfall für die Taster mitverplannt werden.

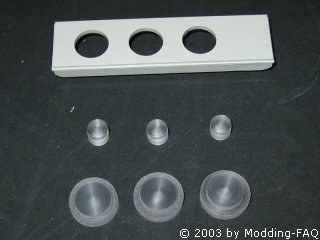

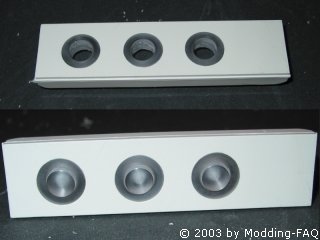

Auf den Bildern unten sind bereits alle 6 fertigen Plexi-Teile. Die Herstellung der Knöpfe geschieht auf die gleiche Art und Weise wie die von den Ringen. Weiter mit: Tasterleitungen fertigen |
Für die Herstellung
der Knöpfe und Beleuchtungsringe benötigt man am besten eine Tischbohrmaschine
mit einem Schraubstock sowie ein Paar Dremel(Klon)-Aufsätze und eine Auswahl
an Eisenfeilen.)
)
)
)
)
)
 |
