Tasterleitungen fertigen
Wir brauchen Flachbandkabel und Schrumpfschlauch(optional). Man sollte nach
Möglichkeit zu einer farbcodierten Ausführung greifen, damit man später
mit den einzelnen Leitungen und Polen nicht durcheinenanderkommt. Wir verwenden
eine 10-adrige Ausführung, da letztendlich aber 11 Leitungen zur der Frontplatte
führen, wäre zusätzlich eine einzelne Ader notwendig. Alternativ
nimmt man eine 14-adrige Leitung.

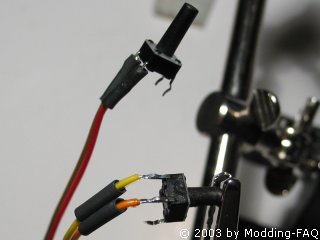

Die ersten 3x2 Leitungen verwenden wir für die 3 Taster. Auf dem Bild
unten ist zu sehen, wie die Kontakte gelötet werden müssen. Das andere
Pin-Paar bleibt ohne Verwendung, einzig sollte man aufpassen, dass dort kein
Kurzschluss entsteht, sonst schaltet der Taster immer. Die nächsten 3 Leitungen
aktivieren die 3 Status-LEDs(optional), die letzten 2 Leitungen führen
kontinuerliche 12 Volt und Masse an die Frontplatte(ebenfalls für die Status-LEDs,
also optional)

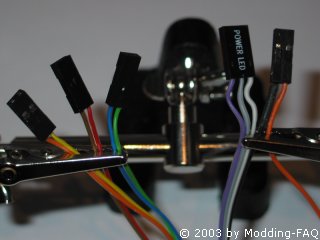

Auf der anderen Seite bringen wir Kupplungen an(für die Taster-Stecker
auf der Steuerplatine). Bei einem farbkodiertem Flachbandkabel lassen sich die
Leitungen schnell und unkompliziert zuordnen. Auf dem Bild untern links
sind Kupplungen zu sehen, die man nicht unbedingt im Reichelt-Sortiment findet.
Die Bestellliste der ersten Seite enthält jedoch alle notwendigen Alternativ-Teile.

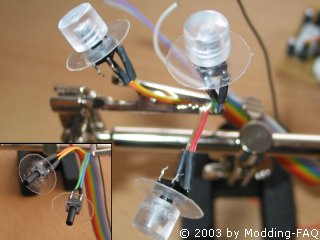

Da das Gehäuse der Taster zu schmal ist um auf der Rückseite der Plexi-Ringe
befestigt zu werden, müssen wir improvisieren(wegen der zu breiten Führung für die Knöpfe, siehe Bild untern reichts).
Allerdings ist es nicht die einzige Lösung. Alternativ sollte man beim
Anfertigen der Plexi-Ringe die zentrale 10mm breite Führung(siehe vorherige
Seite) nicht komplett durchbohren, sondern lässt
eine Art dünne Membran über auf derer Unterseite sich die Taster ankleben lassen.
Weiter mit: Frontblende mit Knöpfen und LEDs schmücken
<<<
