Frontblende mit Knöpfen und LEDs schmücken

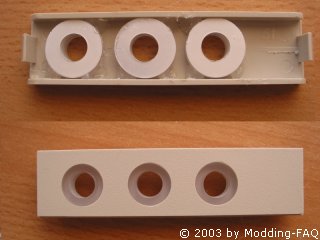

Die Ringe in die Frontblende einsetzen, und von Innen mit Heiskleber befestigen.
Unbedingt darauf achten, dass die Aussparungen für die LEDs freibleiben.
Und nun wird etwas knifflig. Im Fall einer 3.5'' Blende bleibt nach dem Anbringen

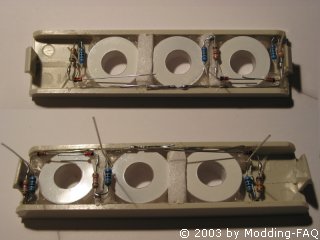

der Plexi-Ringe nicht mehr viel Platz. Als erstes klebt man die LEDs rein, und
die Plexi-Ringe unbedingt sorgfältig voneinander trennen(sonst verlaufen
die einzelnen Farben in den Randbereichen). Die Masse-Leitungen der LEDs längts
der Blende abbiegen. Die Anode der LEDs(+12V) kommt in den Raum zwischen den
Ringen. Wenn notwendig sollten die Kontakte gekürzt werden. Für das

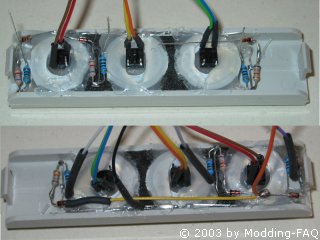

weitere Vorgehen orientiert man sich am Besten and den beiden
Skizzen der ersten Seite(punktierter Bereich), zur Not mit den beiden unteren
Bildern abgleichen. Die einzelnen Leitungen, die von der Fronplatte gehen, lassen
sich dank Farbkodierung leicht zuordnen.
Anschliessend bleibt nur noch die richtige "Bestückung" der
Taster-Terminals und los gehts ans Testen.
Weiter mit: Endergebnis/Fazit.
<<<
