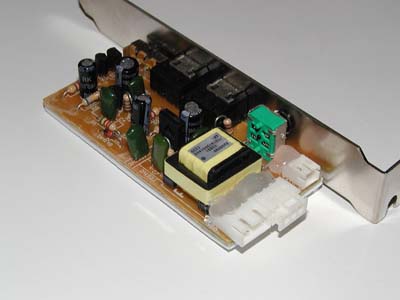

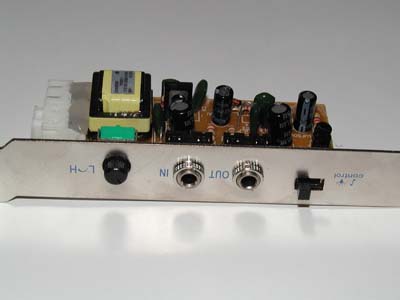

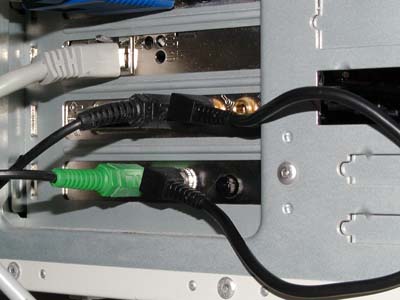

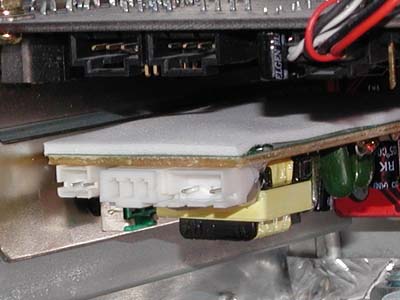

Inverter  Der Inverter ist das Herzstück. Der Ausgang der Soundkarte wird mit dem Stereo-Verbindungskabel und das wiederum mit der "IN" Buchse des Inverters verbunden. Der Inverter Stellt eine neue "OUT" Buchse zur Verfügung damit der Anschluss der Soundkarte nicht verloren geht. Mit einem Regler kann man die Empfindlichkeit einstellen und mit einem Schalter lässt sich entscheiden, ob man die Röhre entweder ständig an oder Sound-Sensitive betreiben möchte. Es gibt an diesem Inverter bis her nur zwei "Negative Punkte". Zum Einen wäre eine AUS Stellung des Schalters wünschenswert. Beim DVD schauen z.B. möchte man nur selten Licht im Zimmer haben noch dazu wenn es wild am rumzucken ist. ;) Man kann aber alternativ den Regler so weit zurück drehen, dass die Röhre nicht mehr leuchtet. Zum anderen sollte man einen freien Slot haben um den Inverter zu befestigen.  Rechts an der Blende befindet sich der Stecker, der vom Netzteil mit Strom versorgt wird. Daneben ist ein Stecker der scheinbar für eine zweite Röhre gedacht ist. An dem Stecker ganz links wird die Kaltlichtkathode befestigt.  Der Inverter hat auf der Platinenunterseite eine Art Schaumstoff aufgeklebt. So werden Kurzschlüsse mit darüber liegenden Karten nahezu ausgeschlossen.  Hier seht Ihr noch mal wie das Verbindungskabel mit der Soundkarte und dem Inverter verbunden wird. <<< -03- >>> |
 |
