Die Kabel sind über Stecker mit dem Netzteil verbunden, doch wo an so manch einem Netzteil Kabelsalat herrscht, ist mit dieser Lösung wohl die ordentlichste Alternative zum Thema Kabelausführung aus dem Netzteil gefunden worden.

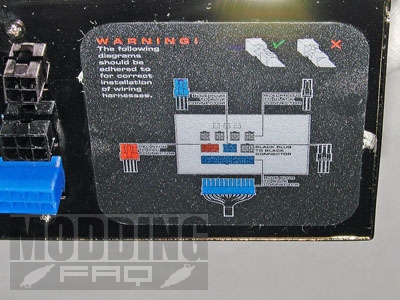

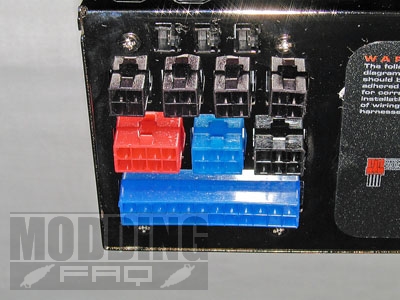

Bei genauerem Hinsehen erkennt man, dass die Buchsen farblich gekennzeichnet sind und dass damit das Verbinden der Kabel mit dem Netzteil zum Kinderspiel wird. Da man sich als Hersteller und auch als TÜV-Prüfer nicht auf die Farberkennungssicherheit eines Menschen verlässt, sind die Buchsen und Stecker auch noch durch Nasen voneinander inkompatibel gemacht, sodass immer nur genau der richtige Stecker in die für ihn vorgesehene Buchse passt. Um dennoch die eine oder andere Unwegbarkeit auszuräumen, befindet sich eine Art Steckplan neben den Buchsen.

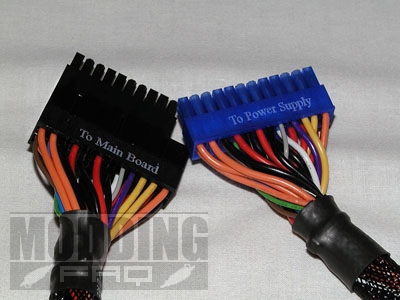

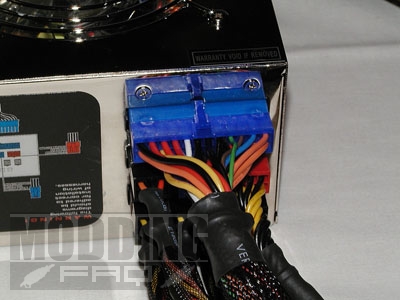

Um beim 24Pin ATX Stecker nicht noch in die Verlegenheit zu kommen, schwarz und blau zu vertauschen, wurden die Stecker noch zusätzlich beschriftet. Durch den 24Pin ATX Stecker ist das Netzteil komptibel zu ATX v2.1; ATX v2.2; BTX v1.0a und zu Dual Server Mainboards mit E-ATX Anschluss. Ein 20 Pin Adapter liegt dem Netzteil bei und ist hier bereits verwendet.

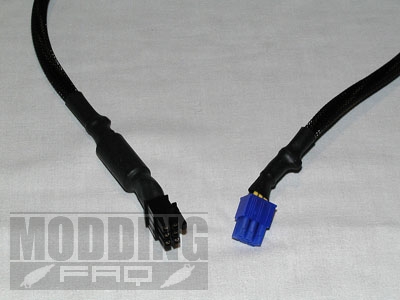

Dieses Kabel findet Verwendung als PCI Express VGA Stecker und liefert drei mal 12V an die Grafikkarte. Der Stecker zum NT ist hier blau.

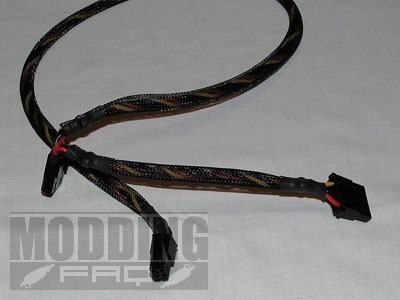

Dieses Kabel befindet sich zweimal im Sortiment und bietet die Möglichkeit 2 Geräte per 4 Pin Molex am Netzteil in Betrieb zu nehmen. Hier kommt dann auch schon einer der Vorteile der abnehmbaren Kabel zum Tragen, denn wer nur zwei Geräte anzuschliessen hat, muss dann auch nicht mehr Kabel verwenden. Daraus resultiert ein wesentlich ordentlicheres Gehäuse, welches wiederum dazu führt, dass ein besserer Luftstrom im Gehäuse herrscht.
Da das gute alte Floppy noch lange nicht ausgedient hat, sind auch noch zwei Kabel mit je zwei mal 4 Pin Molex und einem Floppystecker dabei.

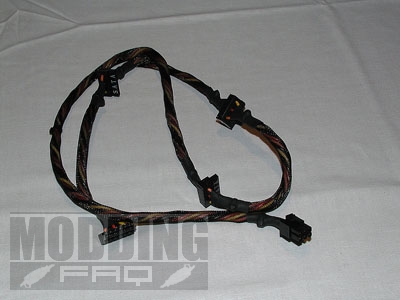

Die vier SATA Stecker an einen Kabelstrang zu platzieren ist unserer Meinung nach ein wenig unglücklich, da es mittlerweile auch SATA Brenner gibt und diese meist in grösserer Entfernung von den SATA Festplatten im Gehäuse sitzen. Daher könnte es hier zu Schwierigkeiten mit der Kabellänge kommen.

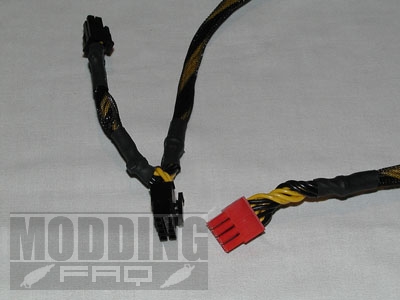

Dieses Kabel stellt einen EPS 12V Powerstecker und einen 12V Powerstecker zur Verfügung. Der letztere wird immer mehr zum Standart als zusätzlicher Spannungslieferant auf herkömmlichen Boards. Der EPS 12V Powerstecker ist Standard bei E-ATX Server Dual Mainboards.

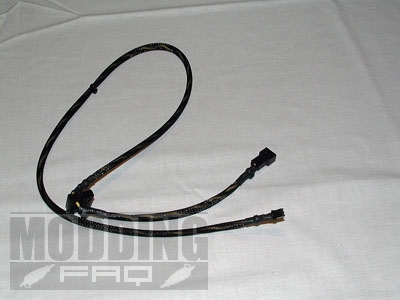

Von diesem Exemplar, mit dem je ein Lüfter über 4 Pin Molex oder 3 Pin Molex angeschlossen werden kann, liegen dem NT 4 Stück bei.
|
 |
