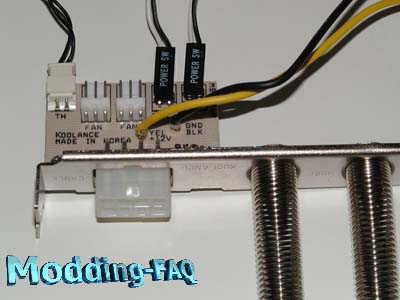

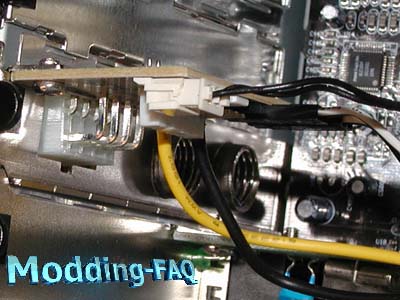

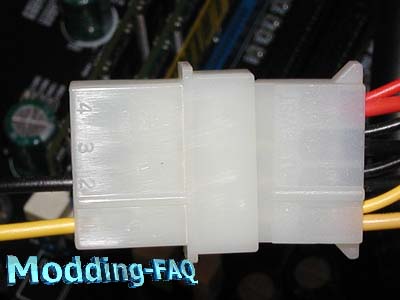

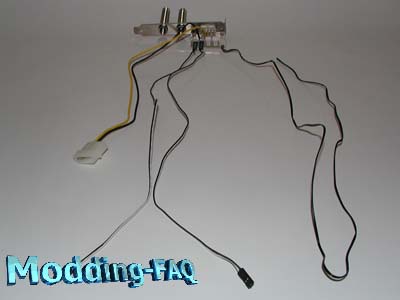

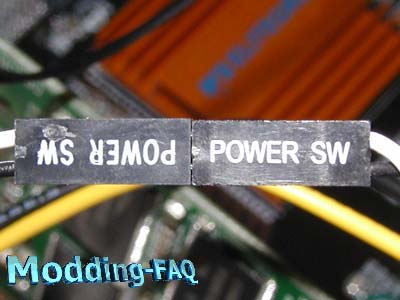

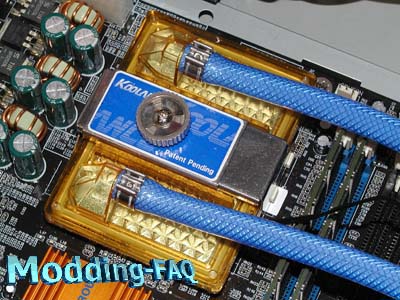

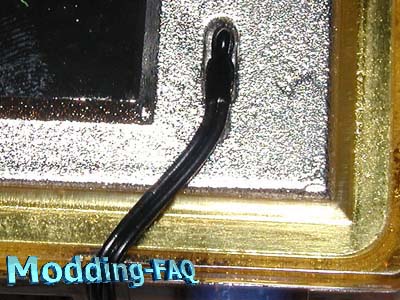

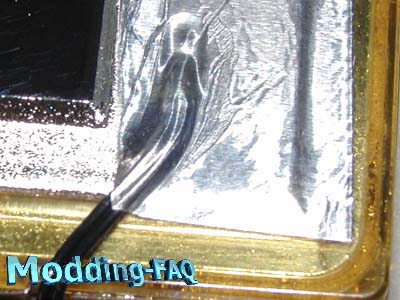

Montage Fortsetzung  Die Slotblende ist dafür verantwortlich, dass die Exos problemlos mit Wasser und Strom versorgt werden kann ohne am Gehäuse rumzusägen.  Auf der kleinen Platine befinden sich einige interessante Anschlüsse. Bei dem Anschluss oben links handelt es sich um einen Temperaturfühler der auch vorhanden sein muss. Wenn die Exos keine "vernünftigen" angaben vom Sensor bekommt schaltet sie das System wieder aus. Daneben befinden sich zwei Anschlüsse für Gehäuselüfter. Oben rechts befinden sich zwei Anschlüsse mit der Aufschrift "Power SW". Das Kabel für den Power-Button wird vom Mainboard abgenommen und mit einem der Stecker von der kleinen Platine verbunden. Der andere Stecker von der kleinen Platine wird dann auf das Mainboard gesteckt. Somit wird der Power-Button durchgeschleift aber die Exos hat im Notfall die Möglichkeit das System vor Überhitzung zu schützen.  Die Slotblende passt einwandfrei und sitzt fest an ihrem Platz.  Der 4 Pin Molex von der Platine wird mit einem freien Stecker vom Netzteil verbunden.  Hier seht Ihr wie der Powerstecker mit dem Anschluss der Platine verbunden wird. Die Platine stellt dann einen neuen Stecker für das Mainboard zur Verfügung.  Der Temperatursensor kann unter dem CPU-Kühler befestigt werden.  Zu diesem Zweck liegt eine selbstklebende Folie bei. Allerdings sind die an dieser Stelle abgelesenen Temperatur nicht annähernd aussagekräftig. Aber dazu kommen wir noch.  Mit der passenden Halterung ist der CPU-Kühler schnell und einfach auf dem Prozessor befestigt. <<< -06- >>> |
 |
