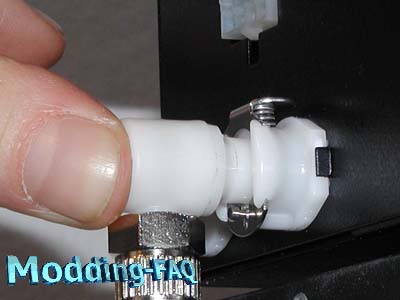

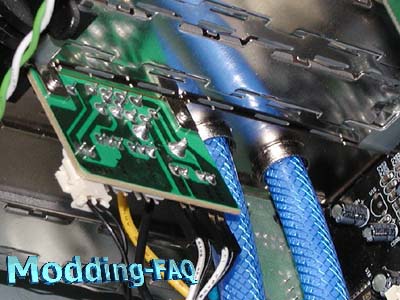

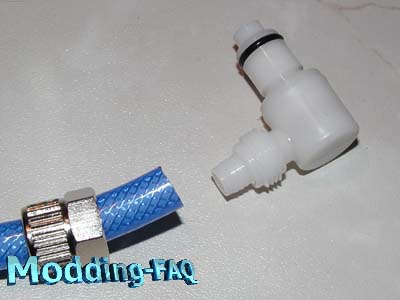

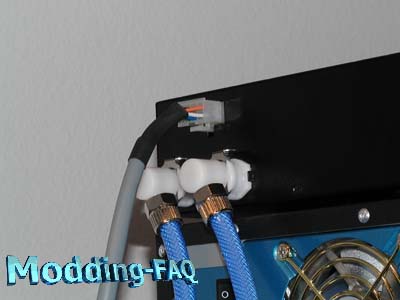

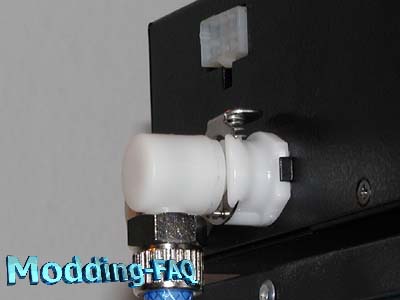

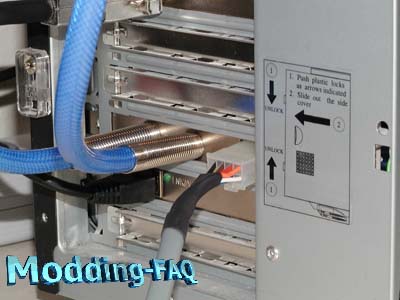

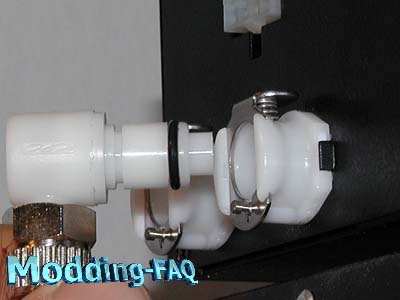

Schläuche & Winkelstücke  Die Schläuche werden durch die Slotblende geschoben.  Nun können die Winkelstücke an den Schlauchenden befestigt werden. Das Winkelstück wird in den Schlauch geschoben und mit der Überwurfmutter fixiert.  Die Halteklammern von den Anschlüssen an der Exos müssen runter gedrückt sein damit die Winkelstücke rein geschoben werden können.  Das Winkelstück wird bis zum Anschlag gedrückt. Der kleine Zapfen unten löst dann die Halteklammer die dann nach oben schnappt...  ...und das Winkelstück fest hält. Nun ist die Verbindung hergestellt und dicht.  Das Stromkabel wird noch mit der Exos...  ...und der Slotblende verbunden. So... das war es dann auch schon. Die Wasserkühlung braucht jetzt nur noch mit Wasser befüllt und in Betrieb genommen werden. Sägen und fluchen ist uns bis her erspart geblieben. <<< -07- >>> |
 |
